Récupérer une vieille machine-outil, un tour à bois ou un compresseur industriel d’occasion est le rêve de nombreux bricoleurs et artisans. Cependant, l’enthousiasme retombe souvent face à la plaque signalétique du moteur : ce dernier exige une alimentation triphasée (380V, aujourd’hui 400V), alors que votre atelier ou votre garage n’est équipé que d’un réseau monophasé classique (220V, aujourd’hui 230V). Face à cette incompatibilité électrique, l’utilisation d’un condensateur pour moteur 380V en 220V apparaît comme la solution de contournement la plus économique et la plus célèbre de l’électrotechnique amateur.
Faire tourner un moteur asynchrone triphasé sur une simple prise de courant domestique nécessite de recréer artificiellement la troisième phase (le champ tournant) manquante. C’est exactement le rôle de ce petit cylindre capacitif. Toutefois, cette transformation n’est pas une formule magique universelle. Elle obéit à des lois physiques strictes impliquant une modification du couplage des barrettes en cuivre et un calcul précis de la capacité en microfarads ($\mu F$). Un mauvais calibrage entraînera soit une surchauffe destructrice, soit l’incapacité totale du moteur à se lancer. Cette analyse technique décrypte les étapes pour réussir cette mutation électrique en toute sécurité.
Ce qu’il faut retenir
- ⚙️ Le couplage Triangle : Pour fonctionner en 220V, les barrettes de la plaque à bornes du moteur doivent obligatoirement être passées du mode Étoile au mode Triangle.
- 📐 La règle empirique : Pour calculer la taille du condensateur, comptez approximativement $70 \mu F$ (microfarads) pour 1 kW de puissance du moteur (ou $14 \mu F$ par ampère).
- 📉 La perte de puissance : Ce montage entraîne une perte inévitable d’environ 30 % de la puissance nominale du moteur et une forte chute de son couple de démarrage.
- 🔌 Le choix du composant : Il faut impérativement acheter un condensateur « permanent » (généralement 450V) et non un condensateur de « démarrage ».
La modification préalable : Le passage en couplage Triangle
Un moteur triphasé standard (marqué 230V/400V sur sa plaque signalétique) possède six bornes de raccordement (U1, V1, W1 et W2, U2, V2). En usine, pour un réseau industriel 400V, il est souvent câblé en « Étoile » (les barrettes relient les trois bornes du haut entre elles).
Pour l’alimenter avec votre réseau monophasé 230V, vous devez impérativement modifier ce couplage pour le passer en « Triangle ».
- Dévissez les écrous et retirez les trois barrettes en cuivre.
- Replacez-les verticalement, de manière à relier chaque borne du haut à la borne située juste en dessous (U1 avec W2, V1 avec U2, W1 avec V2).

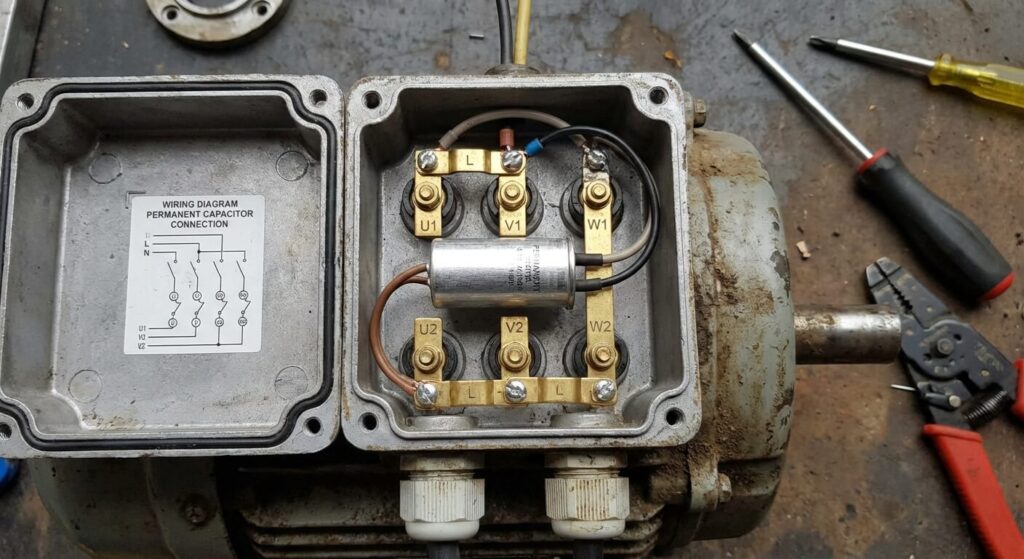

- Le neutre et la phase de votre réseau 230V viendront s’alimenter sur deux de ces barrettes. Le condensateur sera branché entre la barrette libre et l’une des barrettes alimentées (le choix déterminant le sens de rotation du moteur).
Le calcul de la capacité : La formule des microfarads
Le choix du condensateur est l’étape la plus critique. S’il est trop faible, le moteur n’aura pas la force de démarrer. S’il est trop puissant, les enroulements vont surchauffer et fondre en quelques minutes.
La formule mathématique théorique est complexe, mais les électrotechniciens utilisent une règle empirique très fiable pour la conversion sous 230V à 50 Hz. Il faut se baser soit sur la puissance en kilowatts (kW) soit sur l’intensité en ampères (A) indiquée sur la plaque pour le fonctionnement en 230V :
$Capacité (\mu F) = 50 \times \text{Puissance en CV}$ (Cheval-Vapeur)
ou plus simplement : $70 \mu F$ pour 1000 Watts (1 kW).
Tableau : Estimation de la valeur du condensateur permanent
| Puissance du moteur (kW / Watts) | Puissance en CV (Chevaux) | Capacité du condensateur recommandée ($\mu F$) |
|---|---|---|
| 0,37 kW (370 W) | 0,5 CV | $25 \mu F$ |
| 0,75 kW (750 W) | 1 CV | $50 \mu F$ |
| 1,50 kW (1500 W) | 2 CV | $100 \mu F$ |
L’avertissement de l’Électromécanicien

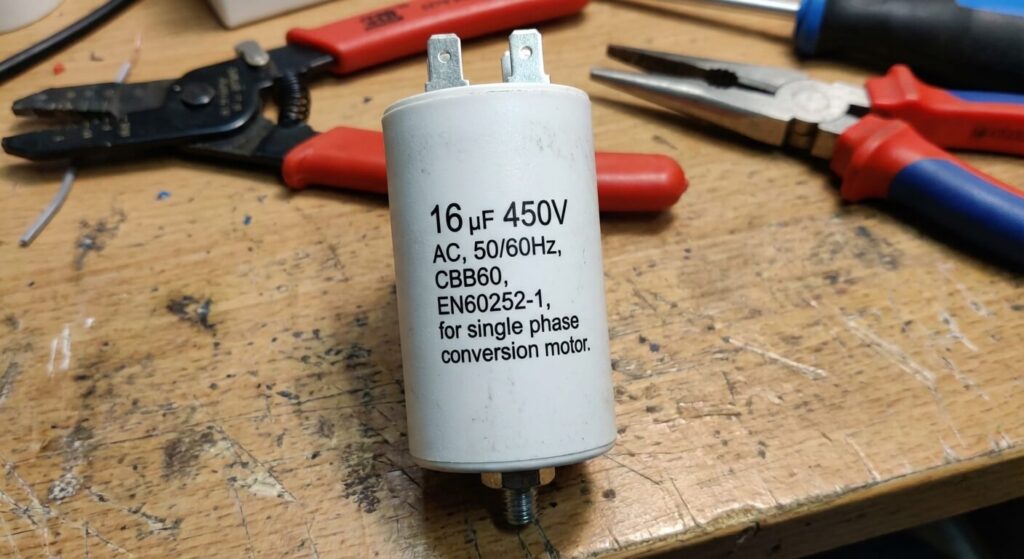

« Beaucoup de bricoleurs achètent des condensateurs de démarrage noirs sur internet pour faire cette bidouille. C’est l’erreur incendiaire classique. Un condensateur de démarrage est conçu pour fonctionner 3 secondes puis être coupé par un contacteur centrifuge. S’il reste alimenté en permanence, il explose. Pour recréer une phase sur un moteur triphasé, vous devez exclusivement acheter un condensateur permanent (Run Capacitor), souvent blanc ou en aluminium, qui supporte une tension de service de 400V ou 450V en continu. »
Les limites physiques et l’alternative du variateur de fréquence
La technique du condensateur (montage de type Steinmetz) est une solution de dépannage rustique qui montre de sérieuses faiblesses sur les grosses machines. En déphasant artificiellement le courant, le moteur tourne, mais il subit une chute drastique de son couple de démarrage (jusqu’à 50 % de perte) et une réduction de 30 % de sa puissance nominale en fonctionnement. Si cette perte est acceptable pour une perceuse à colonne ou un touret à meuler, elle bloque irrémédiablement le démarrage d’un compresseur d’air en charge ou d’un pont élévateur. Pour les moteurs exigeants dépassant 1,5 kW, l’unique solution pérenne et professionnelle consiste à installer un Variateur de Fréquence (VFD). Ce boîtier électronique transforme le 230V monophasé en un véritable 230V triphasé, restituant 100 % de la force originelle de la machine tout en offrant le contrôle de la vitesse de rotation.
Foire Aux Questions (FAQ)
🔄 Comment inverser le sens de rotation du moteur avec ce montage ?
L’inversion du sens de marche est extrêmement simple avec un condensateur. Votre phase et votre neutre sont branchés sur la barrette A et la barrette B. Le condensateur est branché entre la barrette B et la barrette C. Pour inverser la rotation, il suffit de déplacer l’un des fils du condensateur de la barrette B vers la barrette A. Ne touchez pas à l’arrivée principale du courant.
⚠️ Mon moteur grogne mais ne tourne pas, que se passe-t-il ?
Si le moteur émet un fort ronflement (grogne) sans parvenir à se lancer, coupez immédiatement le disjoncteur pour éviter qu’il ne grille. Cela signifie que le couple de démarrage est insuffisant. Le condensateur est soit défectueux, soit sous-dimensionné, ou la machine entraîne une charge mécanique trop lourde (une courroie trop tendue, par exemple). Vous pouvez tenter d’ajouter un condensateur de démarrage temporaire avec un bouton poussoir pour l’aider à vaincre l’inertie.
