Le printemps arrive, vous sortez votre tronçonneuse ou votre débroussailleuse de la cabane de jardin, mais le moteur refuse obstinément de démarrer. Après quelques vérifications, le diagnostic tombe : les membranes du carburateur sont sèches, cartonneuses et doivent être remplacées. Si l’achat d’un kit de réparation est une démarche simple et peu onéreuse, le montage de la membrane d’un carburateur Walbro est l’étape qui cristallise toutes les angoisses des mécaniciens amateurs. Une simple inversion entre une membrane et son joint suffit à noyer le moteur ou à le priver totalement de carburant.
La confusion est légitime, car un carburateur à membrane possède deux faces distinctes ayant des fonctions radicalement différentes : la face « pompe » et la face « dosage » (pointeau). Sur l’une des faces, la membrane doit toucher le métal, tandis que sur l’autre, c’est le joint qui doit être au contact direct du corps en aluminium. Maîtriser cette règle d’or de la superposition est le secret absolu pour retrouver une machine performante qui démarre au quart de tour. Suivez ce guide technique pour éviter le piège classique du remontage à l’envers.
Ce qu’il faut retenir
- ⚙️ Le côté pompe à carburant : La membrane noire (souvent en plastique ou téflon) se pose en premier, directement contre le corps du carburateur, puis le joint vient par-dessus.
- 📏 Le côté dosage (pointeau) : L’ordre est inversé. C’est le joint épais qui se pose en premier contre le carburateur, suivi de la membrane souple avec sa petite pastille métallique.
- 💧 Le nettoyage préalable : Avant de poser les pièces neuves, les plans de joint en aluminium doivent être parfaitement propres et passés au nettoyant carburateur.
- 🔧 Le réglage du levier : Lors du changement de la membrane de dosage, vérifiez que le levier du pointeau est parfaitement affleurant avec le bord de la cuve.
La face supérieure : La pompe à carburant
La face pompe est généralement reconnaissable à son couvercle maintenu par une seule grosse vis centrale (bien que certains modèles utilisent quatre vis). Cette partie a pour mission d’aspirer le mélange deux-temps depuis le réservoir vers le carburateur grâce aux impulsions du bas moteur.
Pour ce côté précis, la règle est formelle : la membrane souple (qui comporte de petites languettes agissant comme des clapets anti-retour) doit être placée en contact direct avec le corps en aluminium du carburateur. Ensuite, vous devez superposer le joint (généralement en papier ou en liège) par-dessus cette membrane. Enfin, vous refermez l’ensemble avec le couvercle métallique. Si vous inversez cet ordre, le joint en papier bloquera le mouvement des minuscules clapets de la membrane, et votre machine n’aspirera plus une seule goutte d’essence.
La face inférieure : La chambre de dosage (pointeau)
La face de dosage est celle qui renferme le mécanisme du pointeau, le ressort et le petit levier métallique. Elle est fermée par un couvercle en tôle emboutie maintenu par quatre vis cruciformes. Cette chambre sert de réservoir tampon avant d’injecter l’essence dans le moteur.

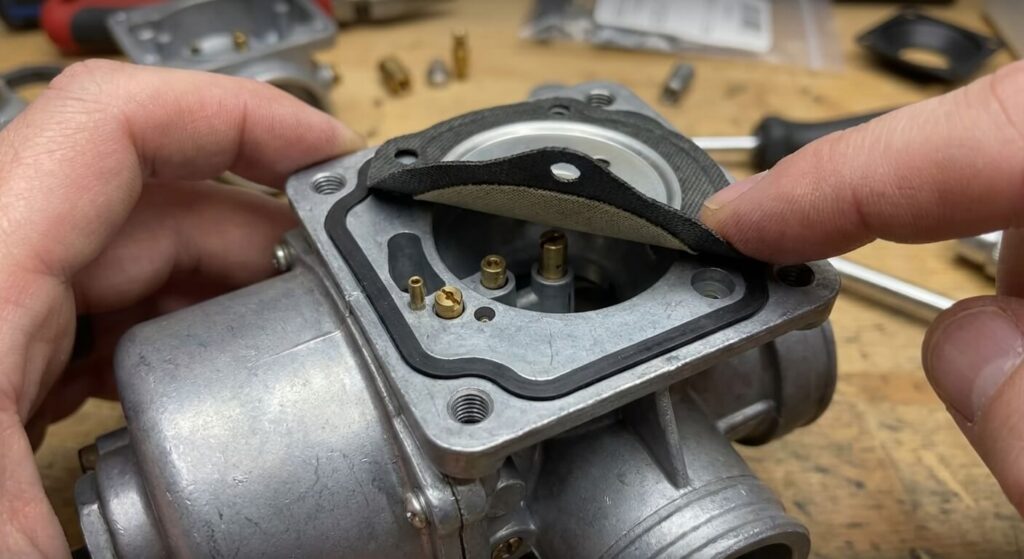

Ici, la logique de superposition est rigoureusement inversée par rapport à la pompe. Vous devez d’abord placer le joint d’étanchéité directement contre le corps en aluminium du carburateur. Ensuite, vous venez poser la membrane de dosage (qui comporte une rondelle métallique au centre). Cette pastille en métal doit regarder vers l’intérieur, car c’est elle qui viendra appuyer sur le levier du pointeau lorsque le moteur aspirera l’air. Si vous commettez l’erreur de mettre la membrane en premier, la pastille métallique sera trop proche du levier. Elle appuiera en permanence sur le pointeau, inondant le moteur d’essence en continu.
Tableau : L’ordre de montage résumé (De l’intérieur vers l’extérieur)
| Zone du carburateur | 1er élément (Contre l’aluminium) | 2ème élément (Au-dessus) | 3ème élément (Fermeture) |
|---|---|---|---|
| Côté Pompe à essence | Membrane (avec clapets) | Joint (en papier/liège) | Couvercle de pompe |
| Côté Dosage (Pointeau) | Joint (en papier/liège) | Membrane (avec pastille métal) | Couvercle en tôle (4 vis) |
L’astuce du Mécanicien Motoculture
« La plus grande erreur des bricoleurs est de faire confiance à l’ordre dans lequel ils ont démonté les vieilles pièces. Souvent, avec le temps et la chaleur, le vieux joint en papier reste collé au couvercle, tandis que la membrane reste collée au carburateur. En tirant dessus, l’utilisateur croit que l’ordre était différent. Ne vous fiez jamais au démontage d’une machine d’occasion qui a peut-être déjà été mal réparée par le passé. Fiez-vous uniquement à la règle mécanique de Walbro : la pastille en métal de la membrane de dosage doit avoir l’épaisseur du joint pour s’éloigner du levier. »
L’importance du contrôle du levier de pointeau
Avant de refermer la chambre de dosage avec votre membrane neuve, une vérification cruciale s’impose sur le petit levier métallique du pointeau. Avec les vibrations et l’usure, ce levier peut se tordre. L’extrémité de ce levier doit être parfaitement alignée avec le plan de joint du carburateur (la surface en aluminium). S’il dépasse trop vers le haut, votre machine sera gavée d’essence (moteur noyé). S’il est trop enfoncé vers le bas, la membrane neuve n’arrivera pas à l’atteindre pour déclencher l’arrivée d’essence, et votre machine s’étouffera à l’accélération. Un simple ajustement en tordant très délicatement le levier permet de corriger ce défaut.
Foire Aux Questions (FAQ)
⛽ Dois-je huiler ou graisser les membranes avant le montage ?
Non, c’est totalement inutile et déconseillé. Les membranes de carburateur sont conçues pour être montées à sec. Les matériaux modernes (Téflon, acétate, caoutchouc nitrile) ne nécessitent aucune lubrification. Dès les premiers coups de lanceur, l’essence traversera le circuit et viendra naturellement assouplir et humidifier le système. L’utilisation de graisse pourrait boucher les micro-conduits (gicleurs) de l’aluminium.
🔍 Mon kit de réparation contient plusieurs joints différents, comment choisir ?
Les fabricants de pièces adaptables incluent souvent plusieurs modèles de membranes et de joints dans le même sachet pour couvrir toute une gamme de carburateurs Walbro (séries WA, WT, WYK). Vous devez comparer minutieusement vos anciennes pièces avec les neuves. Choisissez le joint et la membrane dont les trous de passage d’essence et les ergots de centrage correspondent au millimètre près à ceux que vous venez de démonter.
⏱️ Quelle est la durée de vie d’une membrane de carburateur ?
En moyenne, un kit de membranes conserve ses propriétés d’origine pendant 3 à 5 ans. Cependant, l’utilisation de carburants modernes contenant de l’éthanol (SP95-E10) accélère considérablement leur vieillissement. L’éthanol assèche le caoutchouc qui devient dur et cassant (cartonneux), perdant ainsi sa capacité à pomper le liquide. Pour prolonger leur durée de vie, il est fortement recommandé d’utiliser des carburants alkylates prêts à l’emploi (type Aspen ou Motomix) ou de vider totalement le carburateur avant l’hivernage.
