L’utilisation de poutrelles en acier (IPN, IPE, HEB) ne se limite plus au soutien des plafonds ou à l’ouverture de murs porteurs. De plus en plus de particuliers et d’architectes les utilisent verticalement comme poteaux structuraux pour soutenir un carport, une pergola bioclimatique, un auvent ou même un portail industriel. Si l’acier offre une résistance mécanique exceptionnelle à la flexion et à la compression, son talon d’Achille reste sa sensibilité à l’humidité et à l’oxygène. La question « comment sceller un IPN dans le sol » ne se résume pas à creuser un trou et à y verser du béton. L’acier enterré rouille, gonfle (foisonnement) et peut faire éclater le béton de scellement en quelques années s’il n’est pas traité spécifiquement. Voici le protocole technique pour un ancrage durable qui ne finira pas rongé par la corrosion au niveau du collet.
Les infos à retenir
- 🦀 L’ennemi n°1 : L’acier brut scellé dans le béton finit inévitablement par rouiller par carbonatation. La zone critique est le « collet » (la sortie de terre), où l’eau stagne et l’oxygène est abondant.
- ⚫ La protection obligatoire : Ne scellez jamais un IPN brut. La partie enterrée doit être dégraissée et enduite d’une couche épaisse de bitume ou de goudron de fondation imperméabilisant.
- 📐 La profondeur d’ancrage : Pour assurer la stabilité au vent (moment de renversement), l’IPN doit être enterré d’au moins 1/3 de sa hauteur totale, ou scellé dans un massif béton lourd dimensionné.
- 💧 Le drainage : Le fond du trou de scellement doit comporter un lit de gravier drainant pour éviter que le pied de l’IPN ne baigne dans une cuvette d’eau permanente.
La préparation de l’acier : L’étape vitale anticorrosion
Avant même de commencer le terrassement, vous devez traiter la poutrelle métallique. L’acier neuf sortant d’usine est souvent recouvert d’une fine couche grasse (huile de protection) ou d’une pellicule d’oxydation superficielle (calamine). Le béton n’adhère pas chimiquement sur le gras et n’est pas étanche à 100%. Avec le temps, l’humidité du sol migrera à travers le béton jusqu’à l’acier.

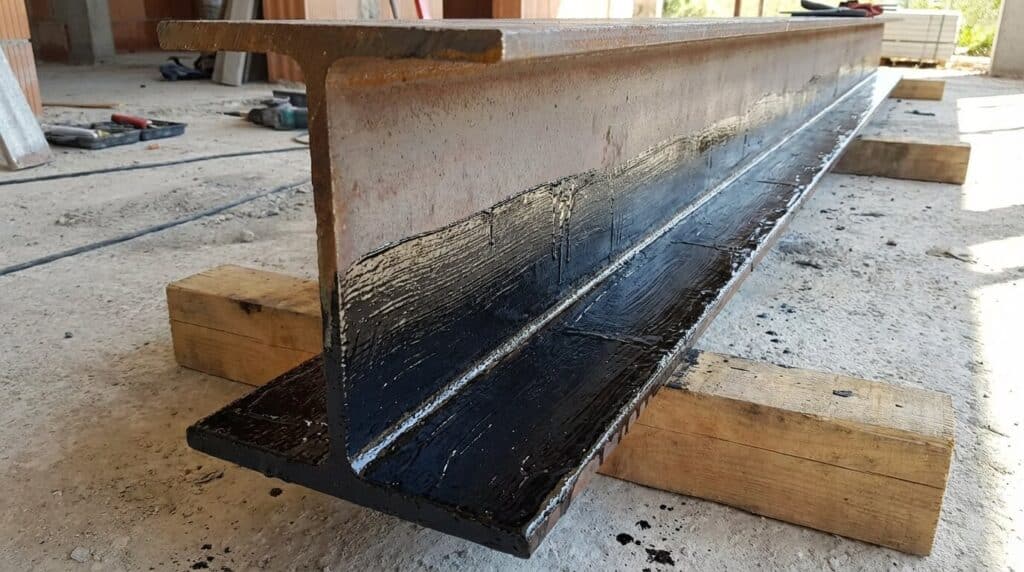

Pour garantir la pérennité de l’ouvrage, il faut appliquer une barrière physique étanche sur toute la partie qui sera immergée dans le béton ET sur les 10 à 20 centimètres qui dépasseront du sol (la zone d’éclaboussure). Commencez par dégraisser soigneusement l’acier à l’acétone. Appliquez ensuite une peinture antirouille riche en zinc. Enfin, par-dessus, badigeonnez une couche épaisse d’enduit bitumineux (type goudron de fondation). C’est la seule protection véritablement durable contre l’acidité du sol et les infiltrations d’eau.
Le scellement : Méthode du massif béton
Pour un poteau de carport ou de portail, il ne suffit pas de planter l’IPN en terre comme un piquet de tomate. Il faut créer une fondation capable de résister aux efforts de levier.
Le dimensionnement de la fouille
Pour un IPN standard de 100 ou 120 mm de section, un trou de 40×40 cm sur 50 à 60 cm de profondeur est un minimum requis. Si vous habitez dans une région sujette aux gels sévères, il est impératif de descendre jusqu’à la garde hors gel (souvent 80 cm) pour éviter que le massif ne bouge l’hiver.

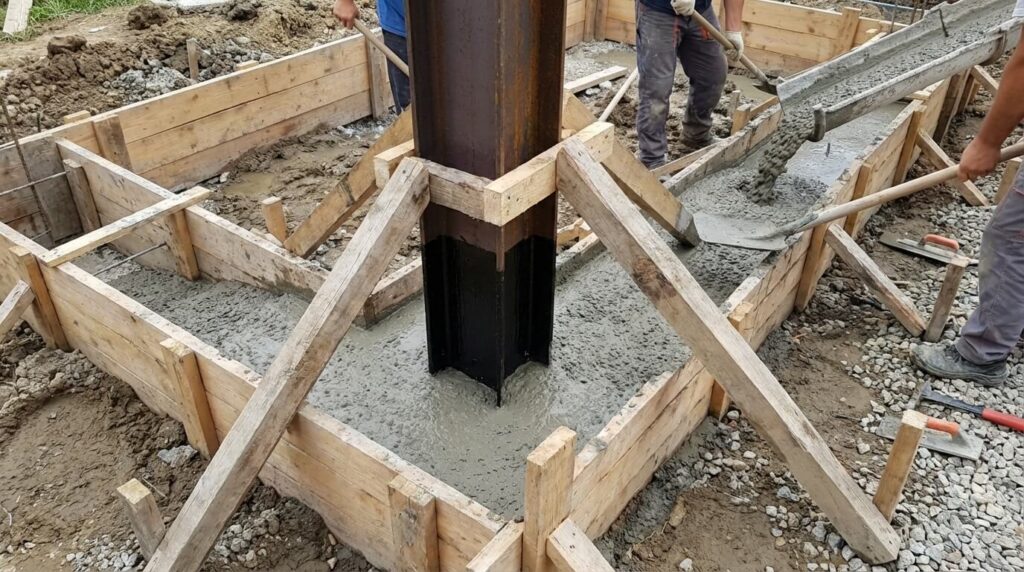

La mise en œuvre du béton
Jetez d’abord 5 cm de gravier gros calibre au fond du trou : cela permet de drainer l’eau de condensation sous le pied du poteau. Placez ensuite l’IPN au centre, en le calant avec des pierres ou en le suspendant via un cadre en bois posé au sol. Vérifiez minutieusement la verticalité au niveau à bulle sur les deux faces (l’âme et l’aile). Coulez ensuite un béton dosé à 350 kg/m³ (mélange gravier/sable + ciment). Il est crucial de vibrer le béton avec une tige ou une aiguille pour chasser l’air et assurer un bon enrobage de l’acier, car même si le bitume empêche l’adhérence chimique, le blocage mécanique est assuré par la forme en « I » de la poutre.
La finition du collet : Le point de rupture
C’est à la jonction entre le béton et l’acier, à la sortie de terre, que les problèmes surviennent généralement. Avec les cycles de température, l’acier et le béton se dilatent différemment, créant un micro-jour annulaire. L’eau de pluie ruisselle le long du poteau et s’infiltre dans cette fissure, provoquant la rouille.
Pour éviter le pourrissement à la base, réalisez une finition du béton en pointe de diamant (pente douce vers l’extérieur) pour chasser l’eau loin du poteau. Une fois sec, appliquez un joint mastic polyuréthane souple (type Sikaflex) autour du pied de l’IPN à la jonction avec le béton pour parfaire l’étanchéité.
L’avis de l’expert : Métallier Serrurier
« Sceller un IPN directement dans le béton est la méthode ‘économique’. La méthode ‘royale’, celle que nous utilisons en industrie, est différente : on ne scelle pas la poutre. On coule le massif béton avec une cage d’armature comprenant des tiges filetées qui sortent. Ensuite, on vient boulonner l’IPN qui possède une platine soudée à sa base. Cela permet de régler le niveau avec des écrous, de garder l’acier hors du sol (surélevé de 2 cm) et de pouvoir remplacer le poteau un jour si besoin. C’est plus de travail de soudure, mais c’est indestructible. »
Un ancrage définitif qui ne souffre pas l’improvisation
Installer des poteaux en IPN est un choix structurel fort qui engage la sécurité de l’ouvrage pour des décennies. Contrairement au bois qui prévient en pourrissant lentement, l’acier mal protégé peut rompre brutalement au niveau du scellement après quelques années de corrosion invisible. Ne faites jamais l’impasse sur le bitume et le drainage. Si vous respectez ces règles de l’art, votre structure métallique traversera le temps sans encombre, alliant l’esthétique industrielle à la robustesse absolue.
Foire Aux Questions (FAQ)
🛡️ L’acier galvanisé a-t-il besoin de bitume ?
Si votre IPN est galvanisé à chaud (trempé dans un bain de zinc), il est extrêmement résistant à la corrosion. Cependant, le béton frais est très alcalin et peut attaquer le zinc superficiellement. Par sécurité, on applique souvent une bande de protection ou un bitume juste au niveau du collet (la zone air/béton), mais le reste peut être scellé tel quel.
⚖️ Combien de temps attendre avant de mettre en charge ?
Le béton atteint sa résistance mécanique optimale (la « prise à cœur ») en 28 jours. Cependant, pour un poteau de carport, vous pouvez commencer à fixer la charpente après 7 jours de séchage, le temps que le scellement soit suffisamment dur pour ne pas bouger sous le poids.
📏 Comment faire tenir l’IPN tout seul pendant que le béton sèche ?
C’est l’étape délicate. Préparez un gabarit en bois (deux chevrons croisés) que vous posez au sol au-dessus du trou. Serrez l’IPN dans ce gabarit avec des serre-joints. Ajoutez deux jambes de force (étais obliques) plantées dans le sol pour trianguler et empêcher le poteau de basculer le temps de la prise.
