Pour un tube acier accessible et démontable, un raccord à compression type Gebo reste la solution la plus fiable sans soudure : il se visse directement sur le tube coupé, sans fileter ni braser, et supporte les vibrations et la chaleur du chauffage jusqu’à 80°C. Pour un tube fileté existant, un simple bouchon fileté standard suffit à condition que le filetage d’origine soit encore en bon état. Si le tube n’est ni fileté ni équipé d’un raccord, la filière reste une option pour créer un pas de vis avant de visser un bouchon, mais nécessite un outillage adapté et un accès dégagé. En cas de doute sur l’étanchéité, notamment sur une installation ancienne ou un tube difficile d’accès, faire appel à un plombier pour un brasage reste la solution la plus sûre, une fuite de chauffage central pouvant occasionner des dégâts importants.
Ce qu’il faut retenir
- 🔧 La technologie à compression : les raccords mécaniques (type Gebo) utilisent une bague de serrage en métal et un joint caoutchouc pour assurer l’étanchéité sans chauffer le tube.
- 📏 La mesure au pied à coulisse : le diamètre extérieur exact du tuyau en acier doit être mesuré avec précision, car les normes de l’acier (en pouces ou mm) diffèrent de celles du cuivre.
- 🧼 La préparation de la surface : le tube doit être parfaitement mis à nu, sans peinture, rouille ou aspérités, à l’endroit où vient se poser le joint.
- 🔥 Une résistance adaptée au chauffage : ces raccords supportent très bien la pression (jusqu’à 10 bars) et les températures élevées des circuits de chauffage central.
Pourquoi utiliser un raccord mécanique à compression sur l’acier ?
Travailler sur d’anciens tuyaux en acier présente des contraintes particulières. L’épaisseur du métal et le risque d’incendie lié à l’utilisation d’un chalumeau dans des espaces réduits incitent à chercher des méthodes de pose à froid.

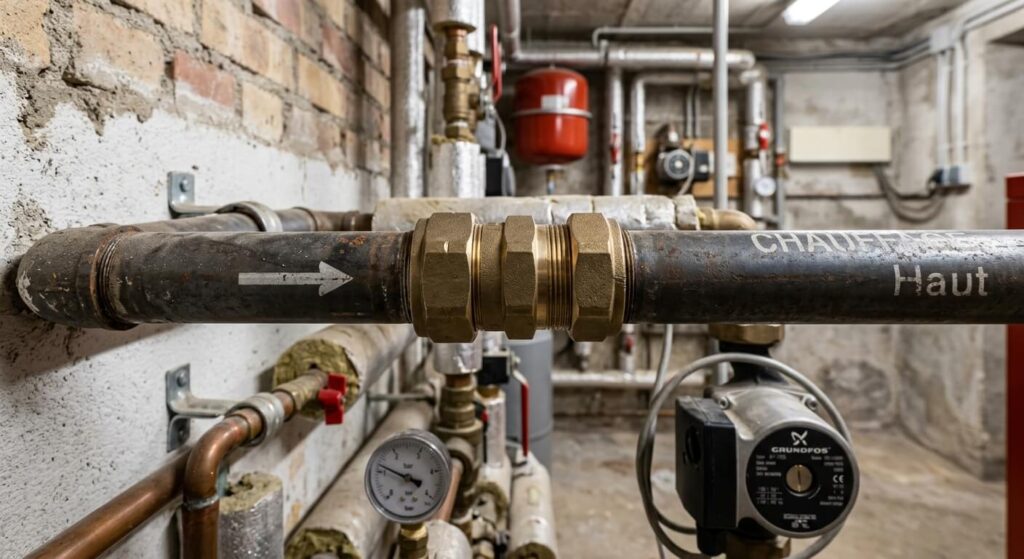

Le raccord à compression (souvent appelé raccord Gebo du nom de la marque référence) repose sur un principe mécanique simple. Lorsque vous vissez l’écrou du raccord sur son corps en fonte ou en laiton, vous écrasez une bague de crantage en acier et un joint conique en élastomère haute température autour du tuyau. La bague crantée s’agrippe dans le métal pour empêcher le tube de glisser sous la pression, tandis que le joint en caoutchouc se comprime fortement pour bloquer le passage de l’eau. Cette solution évite le filetage à la filière ou le soudage, offrant une tenue mécanique durable parfaite pour le circuit de chauffage de la maison.
L’astuce d’un artisan chauffagiste
« Sur les vieux tubes en acier, le piège classique est la peinture écaillée ou les petites piqûres de rouille. Si vous installez un raccord à compression directement sur de la peinture, le joint ne plaquera pas correctement et l’eau finira par suinter dès que le chauffage va monter en température. Il faut poncer la zone jusqu’à retrouver le métal gris brillant avant d’enfiler le bouchon. »
Comment mesurer le diamètre extérieur du tuyau de chauffage ?
Une erreur fréquente lors de l’achat d’un bouchon sans soudure consiste à confondre le diamètre intérieur et le diamètre extérieur du tube.
L’acier est historiquement mesuré en pouces (ex : 3/8, 1/2, 3/4, 1 pouce) ou en dénomination Gaz (15/21, 20/27, 26/34). Pour installer un raccord à compression, c’est la dimension extérieure réelle exprimée en millimètres qui compte. Prenez un pied à coulisse et mesurez le diamètre extérieur du tuyau à l’endroit exact de la coupe. Par exemple, un tuyau en acier couramment appelé « 15/21 » possède un diamètre extérieur d’environ 21,3 mm. Un tuyau « 20/27 » mesure quant à lui 26,9 mm de diamètre extérieur. Choisir la bague à la bonne taille est la garantie d’une étanchéité parfaite sans écraser excessivement le tuyau.
Les étapes pour installer un bouchon sans soudure proprement
La pose d’un bouchon mécanique demande un respect scrupuleux des étapes de préparation du métal pour éviter d’avoir à tout démonter une fois la chaudière remise en eau.
Pour mener à bien votre chantier de plomberie, suivez ce cheminement :
- Vidangez l’eau du circuit de chauffage au niveau bas de la chaudière ou du radiateur concerné.

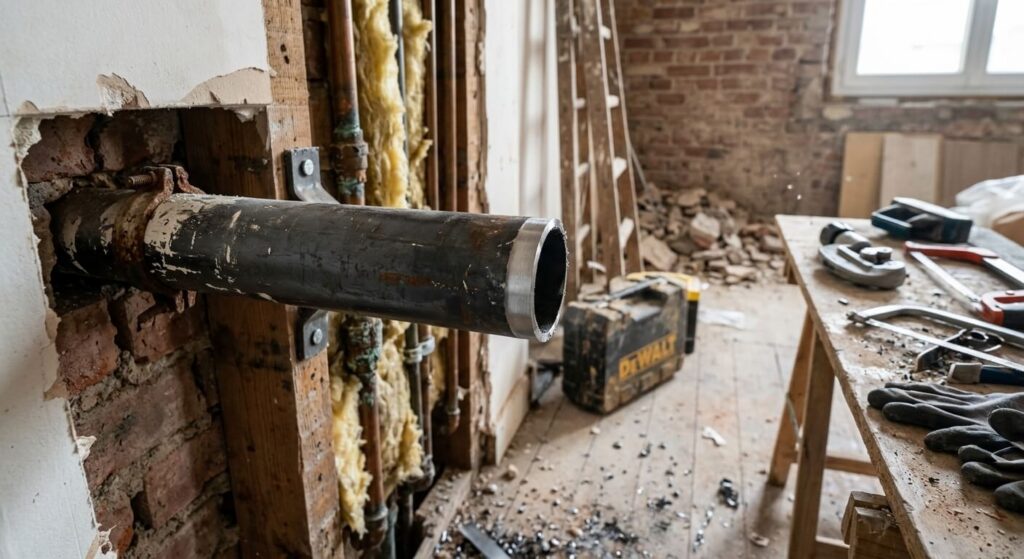

- Coupez le tuyau en acier perpendiculairement à l’aide d’une meuleuse d’angle ou d’un coupe-tube adapté aux métaux durs.
- Ébavurez soigneusement l’intérieur et l’extérieur de la coupe avec une lime pour enlever les copeaux de métal saillants.
- Poncez le contour du tube sur 5 centimètres avec de la toile émerie fine jusqu’à ce que la surface soit lisse et propre.
- Enfilez dans l’ordre sur le tube : l’écrou de serrage, la bague de crantage, la rondelle de maintien et le joint en caoutchouc.

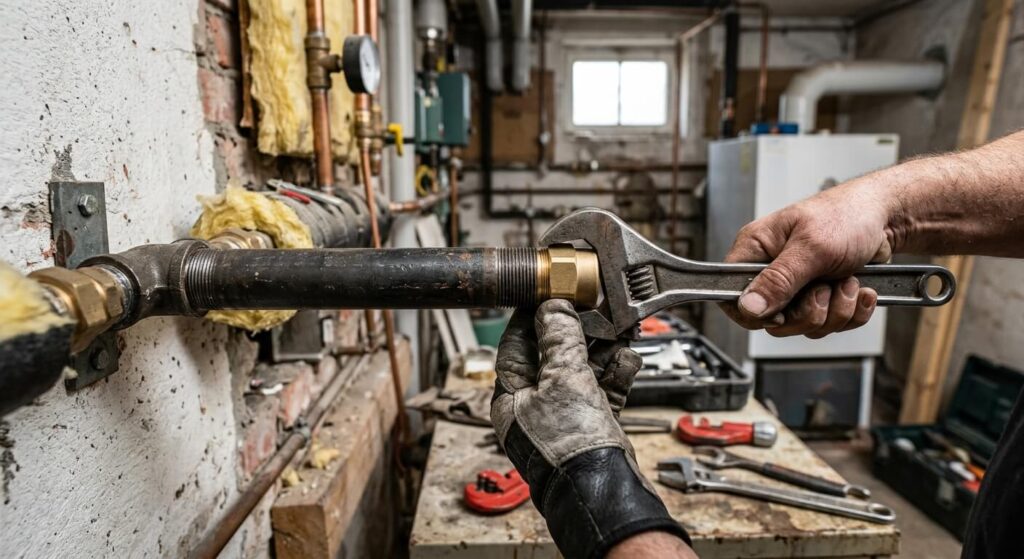

- Insérez le corps du raccord bouchon et vissez fermement l’ensemble à l’aide de deux clés plates ou de clés à molette.
Tableau comparatif des solutions d’obturation pour circuits de chauffage
Selon l’accessibilité de vos tuyaux et le temps dont vous disposez, différentes méthodes permettent de condamner une canalisation en acier. Chaque option possède ses avantages techniques et ses contraintes d’installation.
Le tableau ci-dessous résume les principales solutions d’obturation utilisables en rénovation :
| Méthode d’obturation du tuyau | Matériel requis pour les travaux | Avantages et limites au quotidien |
|---|---|---|
| Raccord à compression (Type Gebo) | Toile émerie, scie à métaux, deux clés plates. | 🥇 Rapide et sans flamme. Démontable facilement. Demande une zone de tube bien droite. |
| Filetage manuel + Bouchon fileté | Filière à fileter, téflon ou filasse, bouchon femelle. | ➔ Très solide. Nécessite un espace important autour du tube pour tourner la filière. |
| Soudure à l’arc ou au chalumeau | Poste à souder, baguettes d’apport, bouchon acier à souder. | 🚨 Définitif et esthétique. Risque d’incendie élevé et compétence technique obligatoire. |
À la lecture de ce comparatif, le raccord à compression s’impose comme la réponse la plus accessible pour intervenir dans un espace habité. Il évite de dégrader le plâtre ou la peinture des murs environnants avec la chaleur de la flamme. De plus, si vous décidez quelques années plus tard de réinstaller un radiateur au même endroit, il vous suffira de dévisser le raccord mécanique pour vous repiquer sur la ligne existante sans avoir à couper de nouveau le métal.
Quels sont les risques de fuite sur les vieux tuyaux en acier noir ?
L’acier noir utilisé dans les installations de chauffage anciennes résiste très bien au temps lorsqu’il baigne dans l’eau en circuit fermé (eau privée d’oxygène). En revanche, l’extérieur du tuyau subit souvent l’humidité ambiante.
Avant d’installer votre bouchon à compression, vérifiez que la paroi du tuyau n’a pas perdu trop d’épaisseur à cause de la rouille. Si le métal est très piqué ou aminci, la bague de crantage risque de déformer ou de fendre le tuyau lors du serrage de l’écrou. Dans ce cas précis, remontez plus haut le long de la canalisation pour trouver une section de métal sain et épais avant d’effectuer votre coupe et de poser le raccord.
Comment purger et remettre le réseau de chauffage sous eau après les travaux ?
Une fois le bouchon fermement vissé sur votre tube en acier, la phase de remise en service de votre chaudière demande quelques précautions pour valider l’étanchéité de l’assemblage.
Remplissez lentement le circuit de chauffage en ouvrant le robinet de remplissage de la chaudière. Laissez monter la pression jusqu’à atteindre environ 1,5 bar à froid. Pendant le remplissage, observez attentivement le bouchon mécanique : essuyez la jonction avec un papier absorbant sec pour détecter la moindre micro-goutte. Purgez ensuite l’air présent dans les radiateurs restants. Allumez le chauffage et faites monter la température du circuit à 60°C ou 70°C. La dilatation thermique du métal et du joint va tester la résistance du raccord. Si aucune fuite n’est à déplorer après deux cycles complets de chauffe, vos travaux sont terminés avec succès.
Foire Aux Questions (FAQ)
🔍 Peut-on encastrer un raccord à compression pour acier dans un mur ?
Non, c’est vivement déconseillé. Les normes de plomberie imposent que tout raccord mécanique démontable (avec joint et vissage) reste accessible pour pouvoir être contrôlé ou resserré en cas de besoin. Si vous devez reboucher la cloison, laissez une trappe de visite en plastique devant le bouchon ou optez pour une jonction soudée si l’encastrement est obligatoire.
⏱️ Combien de temps dure le joint en caoutchouc d’un raccord mécanique ?
Les joints en NBR ou EPDM haute qualité intégrés dans les raccords pour acier de marque ont une durée de vie supérieure à 20 ou 30 ans. Ils résistent parfaitement aux additifs inhibiteurs de corrosion et à la chaleur continue de l’eau du chauffage central jusqu’à 80°C ou 90°C.
🤔 Peut-on utiliser du téflon ou de la pâte à joint sur le filetage du raccord Gebo ?
Non, ce n’est pas nécessaire et cela peut même nuire à l’étanchéité. Le filetage d’un raccord à compression ne sert qu’à exercer une force mécanique pour pousser la bague et écraser le joint contre le tube. L’étanchéité est assurée uniquement par la compression du joint en caoutchouc autour de l’acier, et non par le filetage de l’écrou.
