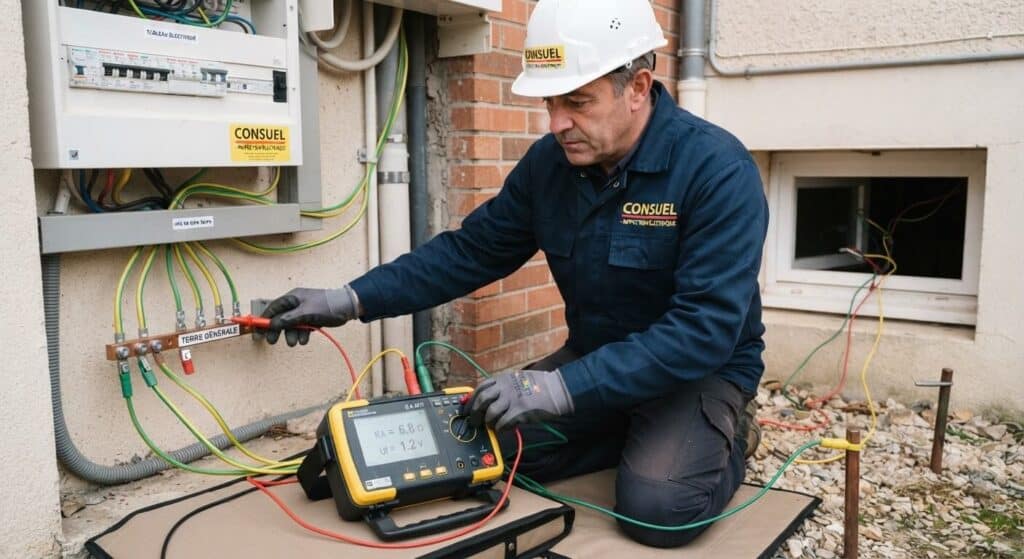

Pour vérifier la conformité d’une installation électrique neuve ou rénovée, l’inspecteur du Consuel mesure la résistance de la prise de terre à l’aide d’un telluromètre ou d’un contrôleur d’installation multifonction certifié.
Selon la configuration du logement, il utilise la méthode de la boucle de terre (phase-terre) directement sur une prise sans couper le courant, ou la méthode des piquets auxiliaires (méthode 62 % ou 3 fils) en ouvrant la barrette de coupure. Selon la norme NF C 15-100 en régime TT, la valeur mesurée ne doit jamais dépasser 100 ohms (pour assurer le déclenchement instantané d’un disjoncteur différentiel général de 500 mA). Tout résultat supérieur entraîne un refus d’attestation et une obligation de rajouter des piquets de terre avant contre-visite.
Ce qu’il faut retenir
- ⚡ La limite stricte des 100 ohms : la résistance de la prise de terre ne doit jamais excéder 100 Ω (associée au disjoncteur de branchement 500 mA).
- 🔌 Deux méthodes selon la présence de tension : la méthode des 3 piquets (62 %) hors tension, ou la mesure par boucle de défaut si le courant circule.
- 🔧 L’ouverture obligatoire de la barrette haute : l’agent isole la prise de terre du reste du logement pour mesurer la terre réelle, sans influence des masses du bâtiment.
- 🟢 Le contrôle de continuité sur les prises : le Consuel teste également la continuité cuivre (inférieure à 2 Ω) entre le bornier et les broches des prises.
Pourquoi la prise de terre fait-elle l’objet d’un contrôle si rigoureux ?
Dans une habitation, le courant électrique cherche toujours le chemin le plus court vers la terre. Si une phase dénudée touche la tôle d’un lave-linge non relié à la terre, une personne posant la main sur la machine subit une décharge mortelle. Lorsque la terre est correctement raccordée et d’une résistance suffisamment faible, la fuite s’évacue dans le sol : le disjoncteur différentiel général (500 mA) ou de circuit (30 mA) détecte le déséquilibre et coupe l’alimentation en une fraction de seconde.
La règle fondamentale de sécurité impose que la tension de contact ne dépasse jamais 50 volts en milieu sec. En divisant ces 50 V par la sensibilité du disjoncteur de branchement général de 500 mA (0,5 A), la loi d’Ohm fixe le plafond théorique et réglementaire : R = U / I = 50 / 0,5 = 100 ohms. Tout chiffre au-dessus de 100 Ω représente un refus immédiat de conformité.
Quelles méthodes et quels appareils de mesure l’inspecteur utilise-t-il sur place ?
Le mode opératoire du contrôleur dépend principalement de l’état du chantier au jour de la visite : selon qu’une alimentation électrique provisoire est en service ou que le bâtiment est totalement hors tension.
Le tableau ci-dessous synthétise les protocoles de mesure utilisés par les agents du Consuel, leurs conditions de mise en œuvre et le matériel employé :
| Méthode de contrôle utilisée | Conditions du chantier et matériel de l’inspecteur | Principe technique de mesure |
|---|---|---|

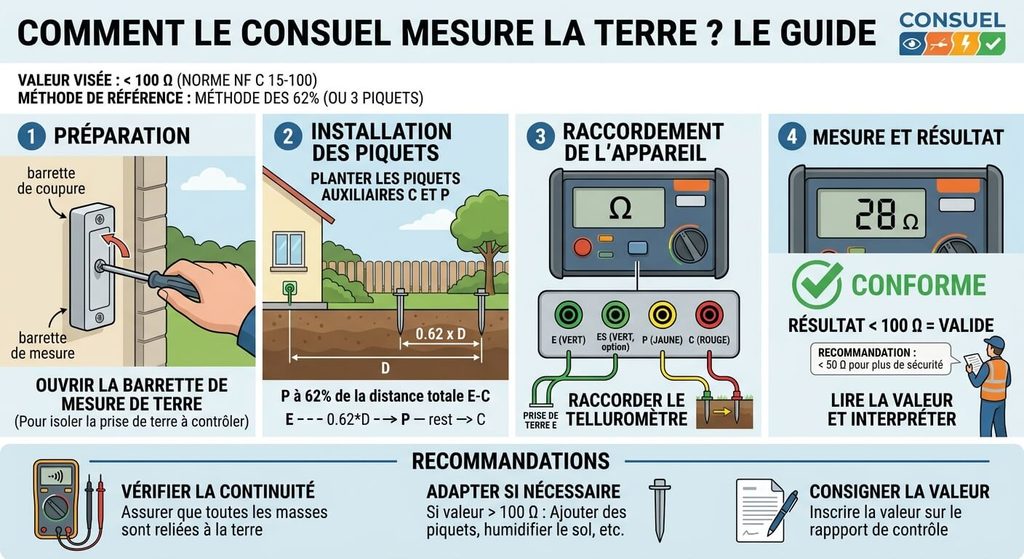

| Méthode des 3 piquets (dite des 62 %) | Hors tension obligatoire. Telluromètre de terre avec deux piquets auxiliaires et cordons déroulés sur le terrain. | 🥇 Méthode de référence. Les piquets auxiliaires sont plantés en ligne droite à des distances précises (ex. 20 m et 12,4 m) pour injecter un courant test et mesurer le gradient de potentiel. |
| Mesure par boucle de terre (Phase-Terre) | Sous tension requise (compteur provisoire ou groupe). Contrôleur d’installation multifonction branché sur une prise. | L’appareil injecte une brève impulsion de courant entre phase et terre sans faire disjoncter les 30 mA, puis calcule l’impédance de boucle globale. |
| Test de continuité des liaisons (Équipotentialité) | Hors tension. Ohmmètre de continuité à courant de test supérieur à 200 mA avec long cordon vert/jaune. | Vérifie que la résistance entre la barrette principale et chaque prise ou tuyau métallique reste strictement inférieure à 2 ohms. |
Dans la grande majorité des maisons individuelles non encore raccordées, la mesure s’effectue avec le telluromètre et les piquets auxiliaires plantés dans la terre meuble du jardin.
Le rappel d’un électricien artisan habitué aux contrôles
« Beaucoup d’auto-constructeurs font l’erreur d’enterrer ou de cacher la barrette de coupure de terre derrière un meuble. Le jour J, l’inspecteur veut la voir, la dévisser et la manipuler. Si vous n’avez pas laissé le bornier accessible avec la clé pour l’ouvrir, la mesure est impossible et vous prenez d’office une contre-visite payante. Prenez une demi-heure la veille pour vérifier que vos vis ne sont pas grippées. »
Pourquoi l’inspecteur ouvre-t-il impérativement la barrette de mesure ?

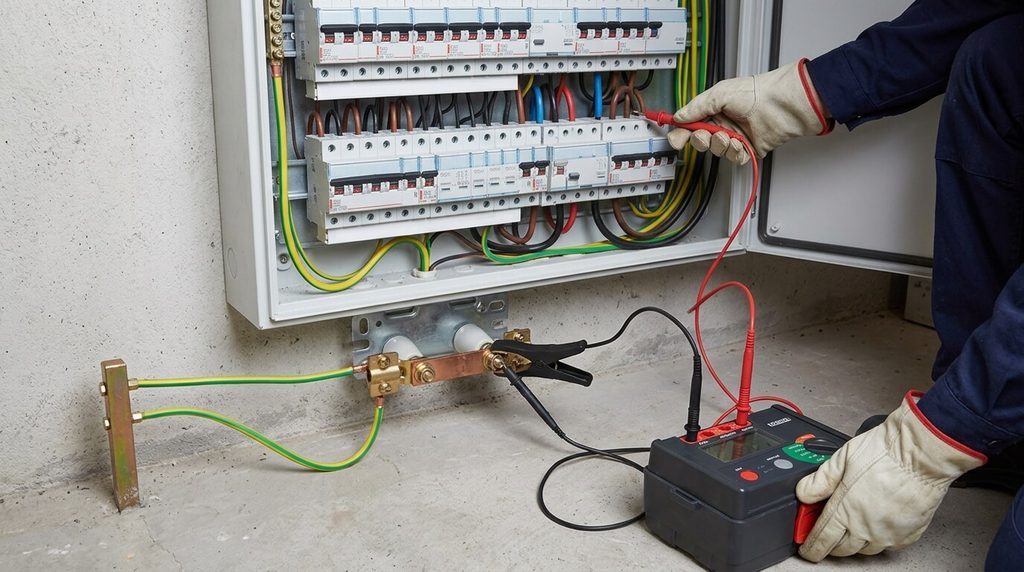

Située généralement sous le tableau de répartition ou à l’extérieur dans un regard technique, la barrette de coupure (ou barrette de mesure haute) permet de scinder l’installation en deux circuits distincts.
Cette manipulation est obligatoire pour une raison physique simple :
- En position fermée, la terre est reliée à l’ensemble des carcasses métalliques de la maison (tuyauteries en cuivre, carcasse du chauffe-eau, armature métallique du placo).
- Ces éléments créent des voies de fuite parasites et parallèles qui faussent le calcul en affichant une résistance artificiellement très basse qui ne reflète pas la vraie prise de terre.
- En ouvrant la barrette, l’inspecteur isole exclusivement le câble en cuivre nu enterré dans le sol (le piquet ou la boucle en fond de fouille), obtenant la valeur intrinsèque réelle du terrain.
Une fois le test validé, la barrette doit être immédiatement refermée et solidement revissée pour rétablir la protection de la maison.
Comment le Consuel vérifie-t-il la continuité jusqu’aux prises de courant ?
Avoir une excellente valeur sous les 100 ohms au niveau du piquet ne garantit pas que chaque pièce soit protégée : un fil vert/jaune débranché ou mal serré dans une boîte d’encastrement rend la prise vulnérable.
Pour cette seconde vérification, l’agent utilise un ohmmètre de continuité relié au bornier principal de terre par un cordon d’une vingtaine de mètres. Il parcourt ensuite le logement et pose sa pointe de touche sur la broche de terre de plusieurs prises de courant réparties dans les pièces sèches et humides, ainsi que sur les tuyaux de cuivre de la salle de bain (liaison équipotentielle supplémentaire). La résistance mesurée doit être quasiment nulle (inférieure à 2 ohms) : un chiffre élevé révèle un serrage défectueux ou une coupure de câble sur la ligne.
Que faire avant la visite si votre terre dépasse le seuil légal des 100 ohms ?
Si vous effectuez une mesure préparatoire avant le rendez-vous officiel et que la valeur affiche 120, 180 ou 250 ohms, l’installation sera recalée sans appel.
La nature géologique du sol influe directement sur la conductivité : les terrains sableux, caillouteux ou secs présentent une très forte résistivité. Pour abaisser rapidement la valeur sans refaire toute l’installation, vous pouvez enfoncer un deuxième ou un troisième piquet en acier cuivré espacés d’au moins deux mètres les uns des autres, puis les relier en parallèle avec du câble en cuivre nu de 25 mm². Veillez également à ce que le piquet atteigne une couche de terre profonde et constamment humide, en évitant les remblais récents constitués de gravats drainants.
Foire Aux Questions (FAQ)
🌧️ Faut-il arroser son piquet de terre la veille du passage du Consuel ?
Arroser le sol est une fausse bonne idée : l’eau va certes abaisser temporairement la résistance le jour du contrôle, mais dès que le terrain séchera en plein été, la valeur remontera bien au-delà des 100 ohms, laissant votre foyer sans protection réelle. La terre doit être conforme en conditions normales et pérennes.
📋 Quelle est la sanction si la terre est mesurée à 110 ohms lors de la visite ?
L’inspecteur dresse un constat de non-conformité sur son rapport d’inspection. Le certificat Consuel n’est pas délivré : vous devrez réaliser des travaux correctifs (ajout de piquets) et régler les frais d’une contre-visite sur site ou d’un traitement sur justificatif avant d’obtenir votre attestation.
🧪 Un multimètre standard de bricolage permet-il de mesurer la résistance de terre ?
Non. Un multimètre classique grand public ne délivre pas la puissance ni les fréquences nécessaires pour mesurer une résistance de boucle ou de piquet dans le sol. Seul un véritable telluromètre ou un contrôleur d’installation multifonction (type Chauvin Arnoux, Fluke ou Catohm) est homologué pour cette mesure.
