Quand le piston ou la bille d’un débitmètre reste immobile alors que vous tournez la molette de réglage, la cause la plus fréquente est un dépôt de calcaire ou de boues qui bloque le mécanisme à l’intérieur du corps du débitmètre, surtout sur une installation qui n’a pas été désembouée depuis plusieurs années. Il peut aussi s’agir d’air prisonnier dans la boucle, qui empêche le débit de devenir visible même s’il circule un peu, ou d’un piston désolidarisé de sa vis de réglage suite à une usure, auquel cas tourner la molette ne produit plus aucun effet. Avant de démonter quoi que ce soit, purgez la boucle concernée et vérifiez que la vanne n’est pas déjà en butée haute ou basse. Si le piston reste bloqué après une purge complète, le débitmètre doit être remplacé, son mécanisme interne n’étant généralement pas réparable.
Ce qu’il faut retenir
- 🪵 La tige de vanne bloquée en position fermée : sous le capuchon de réglage ou la tête micrométrique, le petit clapet métallique reste souvent soudé par le calcaire.
- 🍫 L’encrassement par les boues et la magnétite : l’oxydation de l’eau forme une boue sombre qui tapisse le verre du tube et colle physiquement le flotteur.
- 🔄 La vitesse ou la pression du circulateur insuffisante : un circulateur sous-dimensionné ou bloqué ne crée pas assez de pression différentielle pour déplacer les billettes.
- 🔧 Le déblocage mécanique sans vider l’eau : tapoter doucement sur l’axe métallique de la vanne inférieure suffit dans plus de la moitié des pannes de début de saison.
Comment fonctionne un débitmètre à flotteur sur une nourrice de chauffage au sol ?
Installés sur le collecteur de départ ou de retour du plancher chauffant, les débitmètres (aussi appelés rotamètres) permettent d’équilibrer hydrauliquement chaque boucle de tuyau encastrée dans la chape liquide.
Le principe est purement mécanique :

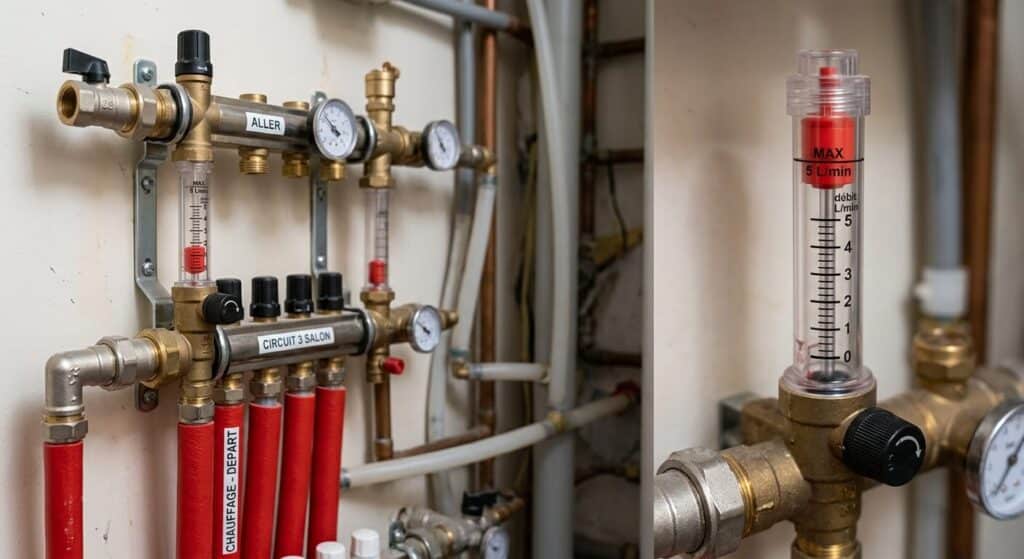

- À l’intérieur du tube transparent calibré se trouve une tige équipée d’un flotteur ou d’une pastille colorée (souvent rouge) maintenue par un petit ressort taré.
- Lorsque l’eau chaude circule poussée par la pompe, le flux dynamique pousse le flotteur vers le bas le long d’une échelle graduée en litres par minute (l/min), généralement de 0 à 4 ou 5 l/min.
- En vissant ou en dévissant la bague moletée noire située à la base du tube, vous ajustez l’ouverture de l’orifice pour calibrer le débit exact requis selon la longueur du tube de la pièce concernée.
Si le flotteur reste bloqué tout en haut sur le chiffre zéro malgré une bague ouverte au maximum, c’est que l’eau rencontre un obstacle physique infranchissable ou que le mécanisme interne du débitmètre a perdu sa mobilité.
Le conseil d’un chauffagiste dépanneur
« Beaucoup de particuliers s’acharnent à dévisser le débitmètre en verre jusqu’à ce qu’il commence à fuir. C’est rarement le tube en plastique qui bloque l’eau : le vrai coupable se trouve presque toujours sur le collecteur opposé ! Sur la nourrice de retour, chaque boucle possède un clapet micrométrique doté d’une tige en inox. Quand le chauffage reste éteint tout l’été, le joint colle au fond. Le débitmètre ne bouge pas simplement parce que la vanne de retour refuse de s’ouvrir. »
Quelles sont les pannes courantes empêchant le flotteur de débitmètre de bouger ?
Selon l’âge de votre installation et la qualité de l’eau du réseau de chauffage, le blocage trouve son origine dans un composant mécanique grippé ou un problème d’embouage profond.
Le tableau ci-dessous récapitule les causes récurrentes d’un indicateur de débit inopérant et les actions correctives recommandées :
| Origine du problème constaté | Symptômes précis sur le collecteur | Méthode de dépannage efficace |
|---|---|---|
| Pointeau métallique grippé sur le retour | Le tube est propre, les autres boucles circulent bien, mais une boucle reste froide. | 🥇 Déposer le capuchon plastique blanc et tapoter sur l’axe en inox avec un petit marteau pour faire remonter le clapet. |
| Boues, algues et dépôts de magnétite | Le verre du débitmètre est marron, opaque ou noirci ; le flotteur est collé à la paroi. | Dévisser le tube pour nettoyage manuel et programmer un désembouage hydrodynamique du circuit. |
| Circulateur de chauffage à l’arrêt ou trop lent | Aucun débitmètre ne descend sur l’ensemble de la nourrice, pompe silencieuse ou brûlante. | Dégommer la vis centrale du circulateur au tournevis plat ou augmenter sa vitesse de pression différentielle. |
| Poche d’air emprisonnée dans le serpentin | Le flotteur tremble sans descendre franchement, bruit de bulles d’eau dans les tuyaux. | Purger boucle par boucle au tuyau d’arrosage sous la pression du réseau d’eau de ville. |
Dans plus de 70 % des interventions de maintenance en automne, un simple dégommage manuel des clapets permet de débloquer le passage d’eau sans changer de pièces.
Comment dégripper la tige de vanne sans vider l’eau du chauffage ?
Si votre problème vient d’une vanne collée sur le collecteur opposé, l’intervention ne prend que cinq minutes et ne provoque aucun écoulement d’eau :
- Dévissez le capuchon plastique de réglage ou le moteur électrothermique blanc fixé sur la vanne de la boucle bloquée pour faire apparaître une petite tige métallique en acier inoxydable.
- Appuyez sur cette tige à l’aide du plat d’une pince ou d’une cale en bois : la tige doit s’enfoncer de deux à trois millimètres et ressortir toute seule sous la poussée de son ressort interne.
- Si la tige reste coincée au fond, tapotez doucement sur le corps en laiton de la vanne avec un manche de tournevis ou saisissez l’extrémité de la tige avec une pince pour exercer des mouvements de va-et-vient sans forcer latéralement pour ne pas la plier.
Dès que le ressort renvoie la tige vers l’extérieur, le passage d’eau se libère : le flotteur rouge situé sur le débitmètre en face descend instantanément de plusieurs crans sur la graduation.
Comment nettoyer un tube en verre noirci par les boues et la magnétite ?
Lorsque le verre du rotamètre est encrassé par les oxydes de fer, le flotteur reste prisonnier d’une gangue visqueuse et devient totalement illisible.

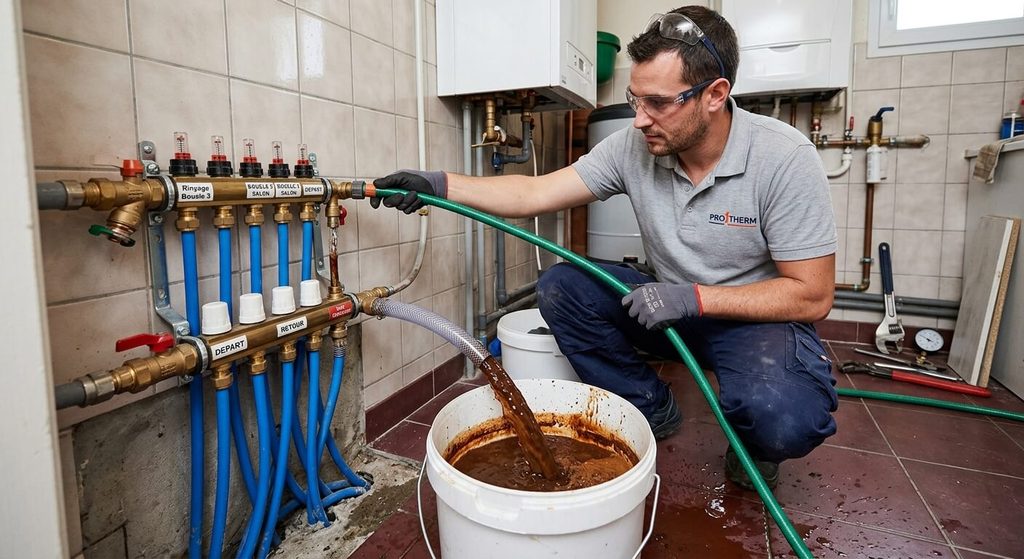

Pour nettoyer le tube sans vidanger l’ensemble du réseau, fermez d’abord les deux vannes générales d’isolement du collecteur principal (vannes rouge et bleue à papillon). Fermez ensuite toutes les boucles individuelles pour isoler la nourrice. Dévissez délicatement le corps supérieur du débitmètre à l’aide d’une clé plate adaptée. Nettoyez l’intérieur du cylindre à l’aide d’un petit écouvillon ou d’un goupillon imbibé d’eau savonneuse ou de vinaigre blanc pour dissoudre le voile noir sans rayer le plastique. Vérifiez que le ressort et la pastille coulissent librement, graissez le joint torique à la graisse silicone et revissez le débitmètre sans serrer avec excès pour ne pas fendre le pas de vis plastique.
Foire Aux Questions (FAQ)
🌡️ Quel débit en litres par minute faut-il régler sur chaque boucle de plancher ?
Le débit dépend de la surface de la pièce et de la longueur du tube PE-Xa encastré. En moyenne, on règle entre 1,0 et 1,5 l/min pour une petite pièce (chambre ou salle de bain) et entre 2,0 et 3,0 l/min pour un grand salon de 30 m² afin d’assurer une température de surface homogène d’environ 23 °C.
🔧 Peut-on remplacer un débitmètre défectueux sans changer tout le collecteur ?
Oui. La quasi-totalité des débitmètres à flotteur modernes se dévissent de leur embase filetée standard (filetage 1/2″ ou 3/8″). Vous pouvez commander un débitmètre de rechange identique de la marque de votre collecteur (Giacomini, Rehau, Somatherm, Comap) pour une vingtaine d’euros.
🧴 Tous les combien de temps faut-il désembouer un plancher chauffant ?
Les professionnels recommandent un rinçage et un désembouage chimique complet tous les 5 à 7 ans. L’injection d’un produit inhibiteur de corrosion dans l’eau claire lors du remplissage empêche la prolifération des bactéries et la formation des boues métalliques responsables du blocage des rotamètres.
