Si le disjoncteur saute instantanément à la mise en marche de la pompe, la cause la plus probable est un court-circuit franc, souvent lié à un câble d’alimentation endommagé ou une prise défectueuse : ce cas ne dépend généralement pas de l’endroit où vous branchez l’appareil. Si la coupure survient après plusieurs minutes, ou uniquement par temps de pluie ou de forte chaleur, il s’agit plus probablement d’une infiltration d’eau progressive au niveau de la garniture mécanique ou de l’entrée du câble, qui dégrade l’isolation du moteur jusqu’à déclencher le différentiel 30 mA une fois un certain seuil de fuite atteint. Avant de remplacer la pompe, un électricien peut réaliser un contrôle d’isolement au mégohmmètre entre phase et terre, moteur immergé, pour confirmer l’origine exacte du défaut.
Ce qu’il faut retenir
- ⚡ Identifier le type de disjoncteur qui saute : différentiel 30mA (défaut d’isolement/fuite à la terre) ou disjoncteur magnétothermique (court-circuit/moteur bloqué).
- 🔌 Le condensateur de démarrage en cause fréquente : un condensateur en court-circuit dans le boîtier mural fait sauter le courant immédiatement.
- 💧 L’infiltration d’eau dans la jonction immergée : la résine ou gaine thermo-rétractable du câble électrique n’est plus étanche.
- 🧱 Le blocage mécanique de la turbine : du sable ou des graviers coincent les hélices, provoquant une surintensité qui fait disjoncter.
Comment savoir si la coupure est causée par une fuite à la terre ou une surintensité ?

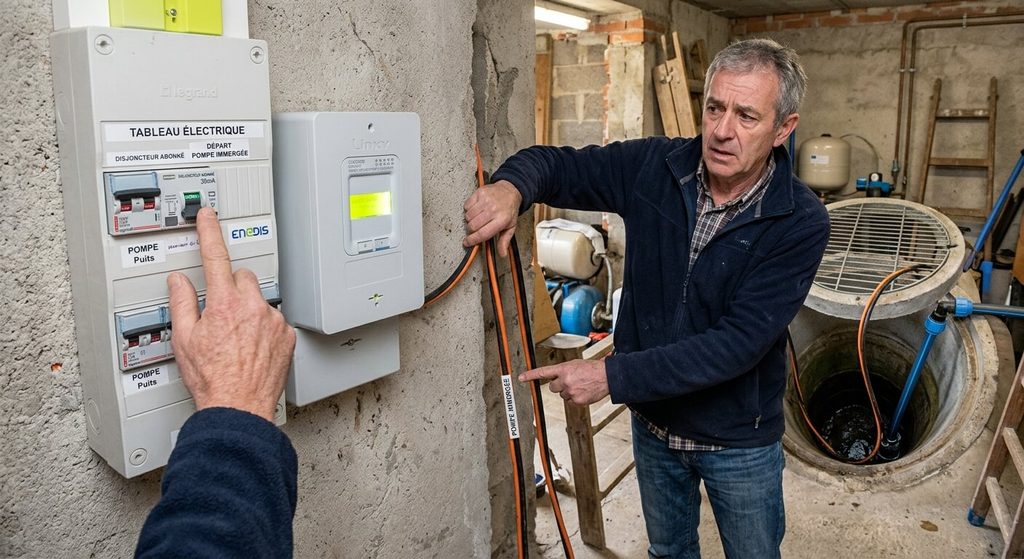

Observer quel élément précis se déclenche sur votre tableau électrique permet d’orienter immédiatement la recherche de panne vers la bonne piste.
Le diagnostic visuel au tableau électrique repose sur deux cas distincts :
- C’est l’interrupteur différentiel 30 mA qui saute : vous êtes en présence d’un défaut d’isolement (fuite de courant vers la terre). L’eau s’est infiltrée dans le moteur de la pompe, dans la boîte de jonction étanche sous l’eau ou le câble électrique est entaillé et touche l’eau du puits.
- C’est le disjoncteur divisionnaire (10A, 16A, 20A) ou le disjoncteur général qui saute : vous êtes en présence d’un court-circuit franc (fils qui se touchent) ou d’une surintensité thermique violente. La turbine mécanique est bloquée par du sable ou les enroulements du moteur électrique ont fondu et sont en court-circuit.
Cette distinction initiale évite de chercher une panne d’infiltration si le problème vient simplement d’un blocage mécanique de l’hélice.
Quelles sont les pannes électriques et mécaniques qui font disjoncter une pompe de puits ?
Les contraintes physiques au fond d’un forage sont sévères : pression d’eau, abrasion minérale et micro-vibrations continues usent les composants.
Le tableau ci-dessous récapitule les pannes les plus fréquentes et les opérations de contrôle à réaliser :
| Composant ou organe en panne | Origine technique du déclenchement | Méthode de test et solution de réparation |
|---|---|---|
| Condensateur de démarrage (Boîtier de commande) | Condensateur claqué, percé ou en court-circuit interne dans le coffret mural. | 🥇 Remplacer le condensateur permanent (souvent 20 à 40 µF) dans le boîtier extérieur (coût : 10-15 €). |
| Jonction de câble électrique immergée | Infiltration d’eau dans la gaine thermo-rétractable ou la boîte de résine reliant le câble moteur. | Refaire la jonction étanche à la résine coulée bicomposante ou avec manchon thermo-rétractable avec colle. |
| Turbine hydraulique bloquée par du sable | Corps étranger coincé bloquant le rotor ; le moteur consomme 5 à 7 fois son ampérage nominal. | Sortir la pompe, démonter la crépine inférieure et faire tourner l’arbre moteur manuellement au tournevis. |
| Enroulement moteur statorique brûlé | Rupture du vernis isolant du bobinage cuivre suite à une surchauffe prolongée. | Mesurer la résistance au mégohmmètre : si isolement inférieur à 2 MΩ, le moteur est hors service. |
Dans près de 40 % des pannes sur les pompes monophasées 230V, le problème vient simplement du condensateur logé dans le coffret de démarrage situé au sec dans le garage.
Le conseil d’un électricien bobineur
« Avant de remonter une pompe immergée à 30 mètres de profondeur, commencez toujours par tester le boîtier électrique en surface ! Débranchez la pompe du boîtier et remettez le disjoncteur : si le disjoncteur saute encore, c’est votre coffret mural ou votre condensateur qui est en cause. Si le disjoncteur tient, le défaut vient bien du câble immergé ou du moteur au fond du trou. »

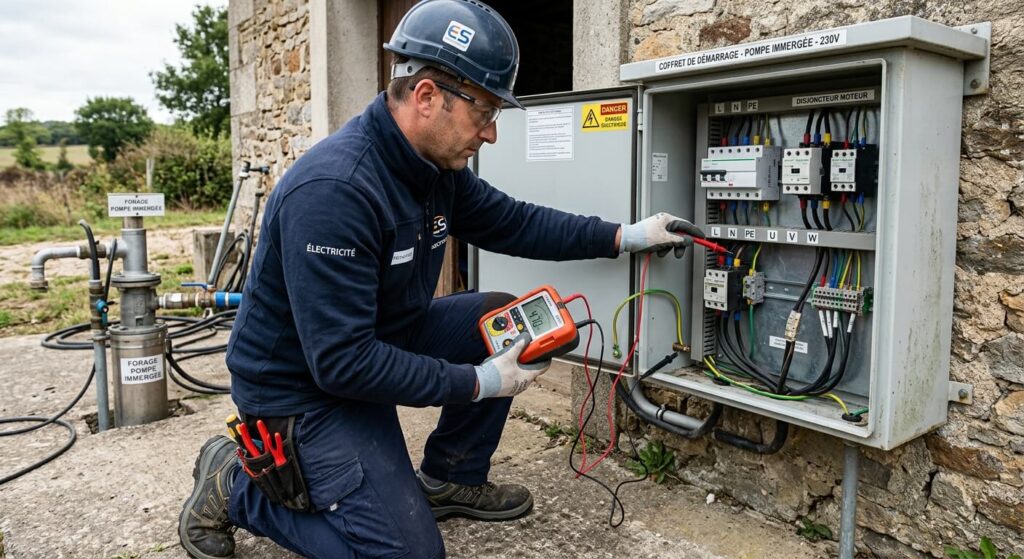

Comment tester la résistance d’isolement du moteur avec un multimètre ?
Pour mesurer avec certitude si le moteur de la pompe présente une fuite de courant vers la terre, un contrôle ohmique simple est nécessaire.
La procédure de mesure s’effectue hors tension :
- Coupez impérativement le courant au tableau électrique et débranchez les fils de la pompe au niveau du boîtier de commande.
- Réglez votre multimètre sur le calibre Ohmmètre le plus élevé (échelle MΩ – Mégaohms).
- Placez une pointe de touche sur le fil de terre (vert et jaune) et l’autre pointe successivement sur chaque fil du moteur (fil de phase marron/noir, puis fil de neutre bleu).
- Observez la valeur affichée : la résistance d’isolement doit être infinie (notée 1 ou OL sur l’écran). Si le multimètre affiche une valeur chiffrée faible (quelques kΩ ou moins de 2 MΩ), le bobinage est en contact avec l’eau et le moteur est en défaut d’isolement.

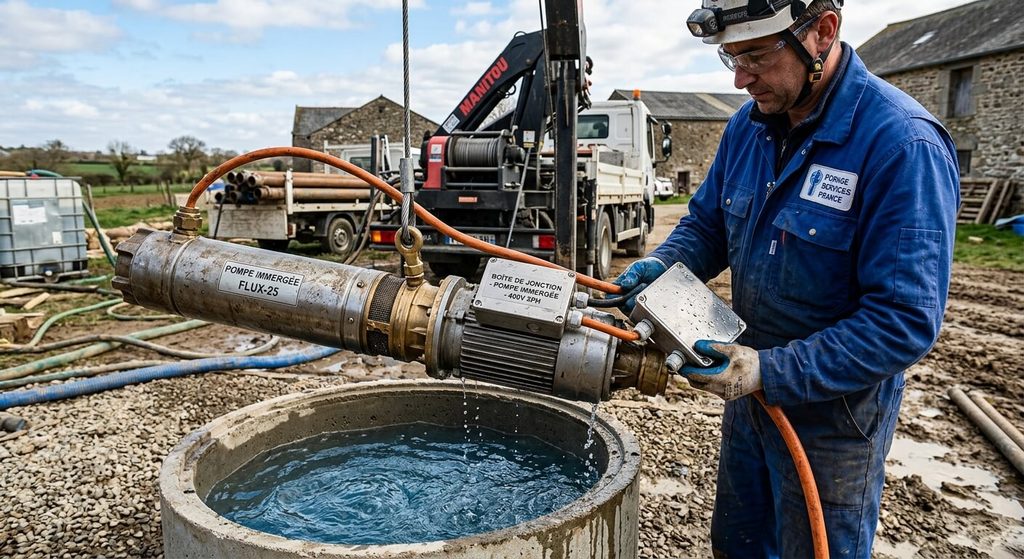

Ce test confirme sans équivoque la nécessité de remonter la pompe pour inspecter son étanchéité mécanique.
Comment refaire une jonction électrique étanche immergée dans les règles de l’art ?
Une mauvaise jonction entre le câble d’alimentation venant de la maison et le câble souple de la pompe immergée est le point faible n°1 des forages.
Pour garantir une étanchéité parfaite sous plusieurs bars de pression d’eau : n’utilisez jamais de ruban adhésif d’électricien simple ou de dominos classiques. Utilisez exclusivement une trousse de jonction coulée à la résine polyuréthane bicomposante ou un ensemble de gaines thermorétractables épaisses doublées de colle thermofusible chaude. Les raccords de conducteurs doivent être décalés les uns par rapport aux autres pour éviter tout contact direct et sertis avec des manchons à sertir isolés avant la coulée de résine.
Quelles protections installer pour préserver le moteur contre les surtensions ?
Protéger son installation en amont évite que des variations de tension ou un manque d’eau ne détruisent prématurément la pompe.
Installez dans votre tableau électrique un disjoncteur magnétothermique moteur (courbe D ou disjoncteur moteur réglable) calibré exactement sur l’intensité nominale inscrite sur la plaque de la pompe : ce type de disjoncteur tolère la pointe d’intensité normale au démarrage sans disjoncter tout en coupant instantanément en cas de blocage mécanique de la turbine. Complétez le dispositif avec un relais de protection manque d’eau (avec sondes de niveau ou capteur de cos phi électronique) pour empêcher la pompe de tourner à sec sans refroidissement.
Foire Aux Questions (FAQ)
🌧️ Pourquoi ma pompe immergée fait-elle disjoncter le compteur uniquement lorsqu’il pleut ?
Ce phénomène indique que le câble d’alimentation électrique enterré entre la maison et la tête de puits présente une micro-fissure ou que la boîte de dérivation en surface n’est pas étanche (indice IP insuffisant). Lorsque la terre se gorge d’eau de pluie, l’humidité s’infiltre jusqu’au conducteur cuivre sous tension et crée une fuite à la terre qui fait sauter le différentiel 30 mA.
⏳ Quelle est la durée de vie moyenne d’une pompe immergée de puits ?
Une pompe immergée de qualité professionnelle (marques Grundfos, Calpeda, Dab, Pedrollo) installée avec une protection thermique et un clapet anti-retour efficace affiche une durée de vie moyenne de 10 à 15 ans. La présence excessive de sable abrasif dans l’eau de forage peut réduire cette durée si la pompe n’est pas équipée de turbines flottantes spéciales anti-sable.
💶 Quel est le coût pour réparer ou remplacer une pompe immergée ?
Le remplacement d’un condensateur de démarrage ou la réfection d’une jonction étanche coûte entre 15 € et 50 € de matériel. Si le moteur est définitivement grillé, le remplacement complet d’une pompe immergée 4 pouces de qualité se situe entre 300 € et 800 € TTC selon la puissance et la hauteur manométrique totale (HMT) nécessaire.
