Le diagnostic le plus fiable reste comportemental : un portail totalement silencieux oriente vers une coupure d’alimentation ou un fusible grillé sur la carte, un moteur qui grésille ou patine sans bouger signale un blocage mécanique ou un condensateur de démarrage défaillant, tandis qu’un arrêt net en plein cycle pointe vers un point dur sur les gonds ou un décalage des fins de course.
Shunter provisoirement les photocellules directement sur le bornier permet d’isoler si la panne vient bien d’elles. Les avis d’acheteurs restent partagés sur la fiabilité de la gamme, certains signalant des pannes précoces et un SAV difficile à joindre, d’autres plusieurs années d’usage sans souci.
Ce qu’il faut retenir
- 🔋 La batterie de secours 24V ou l’alimentation : une batterie de secours vieillissante peut perturber l’électronique même avec le courant secteur.
- 👁️ La sécurité des photocellules filaires ou sans fil : un faisceau masqué ou des piles usées dans les capteurs bloquent l’automatisme.
- 🔄 La perte de l’apprentissage des courses (Auto-apprentissage) : reprogrammer les butées mécaniques résout la majorité des arrêts à mi-parcours.
- ⚡ Le contrôle des fusibles de protection : vérifier les fusibles temporisés 5×20 mm sur la carte de commande après un orage.

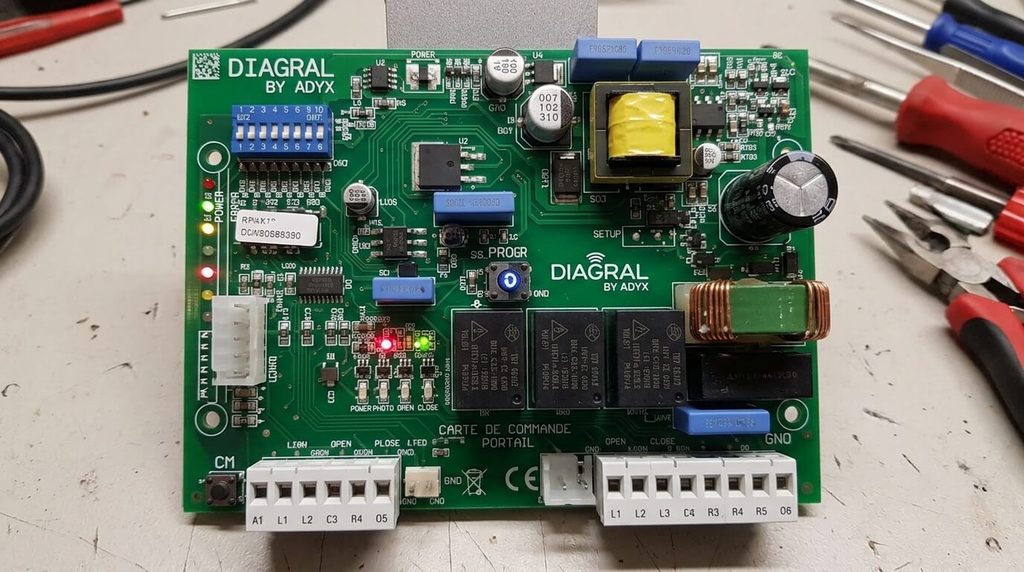

Comment fonctionne l’autodiagnostic par voyants LED sur la carte Diagral by Adyx ?
La centrale de commande électronique des moteurs Diagral / Adyx intègre une série de micro-voyants LED qui indiquent l’état de santé de chaque circuit en temps réel.
À l’ouverture du capot de protection du coffret, observez l’état des LED de contrôle :
- La LED Marche / Alimentation (Verte) : doit être allumée fixe pour confirmer la présence de la tension secteur 230V et du secondaire 24V.
- La LED Sécurité / Photocellules (Rouge ou Orange) : doit être allumée fixe en veille normale. Si elle est éteinte ou clignote, le contact de sécurité est coupé (faisceau interrompu ou capteur débranché).
- La LED Radio / Télécommandes : s’allume brièvement à chaque appui sur une touche de télécommande pour valider la bonne réception du signal radio.
Relever l’état exact de ces voyants avant de toucher au câblage permet d’identifier immédiatement si la panne est électrique, optique ou mécanique.
Quelles sont les pannes les plus courantes sur une motorisation Diagral by Adyx et comment les réparer ?
L’usure des pièces mobiles, l’humidité et les coupures de tension expliquent la majorité des blocages rencontrés sur ces automatismes.
Le tableau ci-dessous récapitule les dysfonctionnements classiques et les actions correctives recommandées :
| Symptôme de la panne | Origine technique sur le système Diagral | Solution de dépannage pas à pas |
|---|---|---|
| Le portail s’arrête net après 1 mètre de course | Déclenchement du limiteur de couple ampérométrique ou perte de la mémoire de course. | 🥇 Graisser les axes mécaniques et relancer une procédure d’auto-apprentissage complet des butées. |
| Aucun signe de vie (Voyants éteints) | Fusible secteur grillé (surtension d’orage) ou transformateur 230V/24V hors service. | Remplacer le fusible en verre temporisé (T2A ou T3.15A) situé sur la carte électronique. |
| Le moteur grogne mais le portail ne bouge pas | Mécanisme de déverrouillage manuel mal réenclenché ou pignon d’entraînement usé. | Vérifier le loquet de débrayage à clé, le verrouiller fermement et bouger le portail à la main pour le cranter. |
| Le portail s’ouvre mais refuse de se refermer | Piles des photocellules sans fil déchargées ou obstacle optique permanent. | Remplacer les piles des cellules, nettoyer les lentilles ou shunter temporairement l’entrée sécurité. |
Dans la plupart des cas d’arrêt intempestif, un simple recalibrage de la force du moteur et de la détection d’obstacle règle le problème sans frais.
L’astuce d’un dépanneur domotique
« Sur les kits Diagral by Adyx équipés de la batterie de secours optionnelle 24V, lorsque la batterie arrive en fin de vie (au bout de 4 à 5 ans), elle se met en court-circuit interne et écroule la tension de la carte mère. Le moteur fait des à-coups bizarres. Débranchez simplement la petite batterie : si tout refonctionne parfaitement sur le 230V, vous n’avez qu’à remplacer la batterie ! »

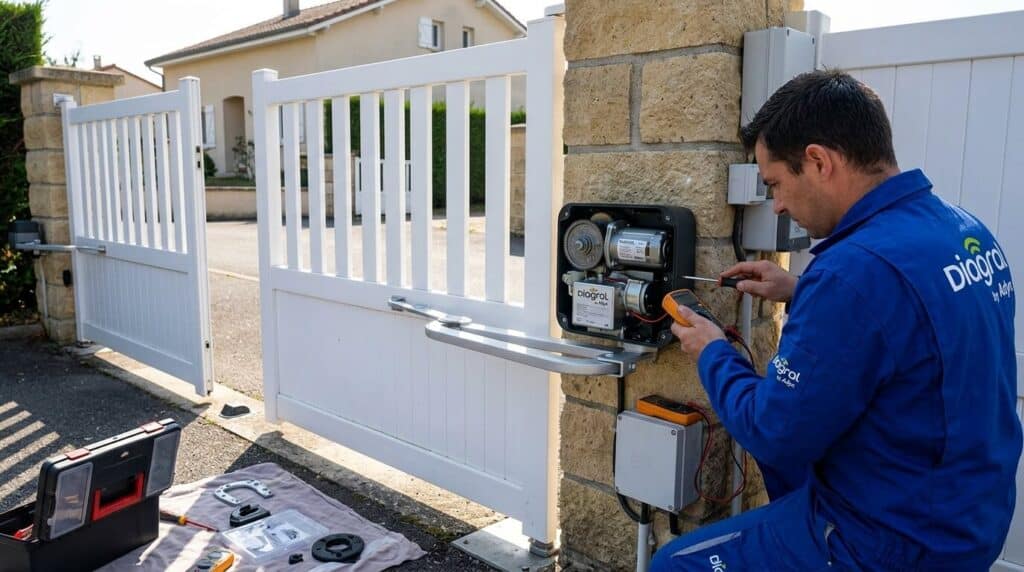

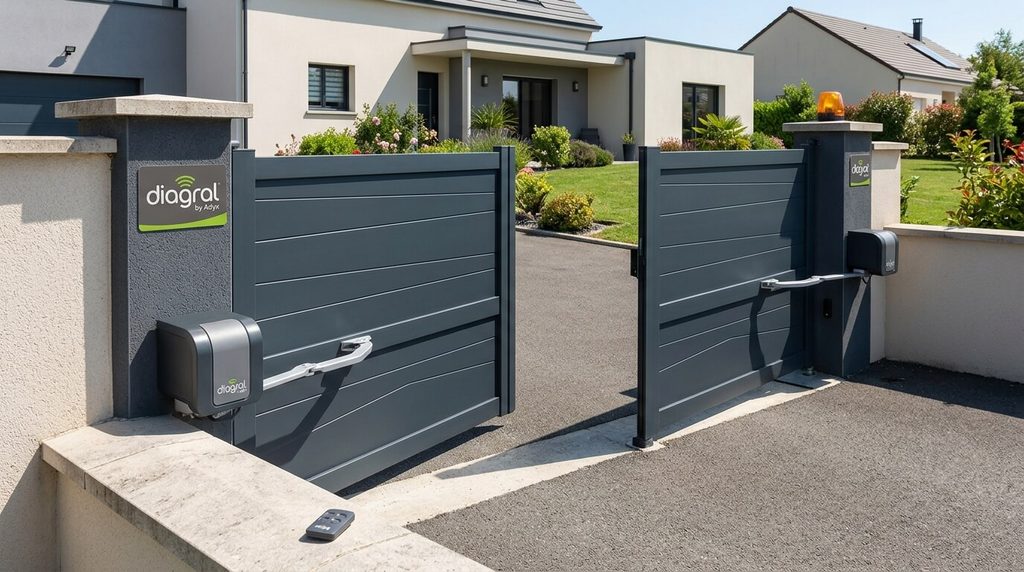

Comment tester et débloquer les moteurs vérins ou à bras articulés ?
Si la carte électronique envoie bien les ordres mais que l’un des moteurs refuse de tourner, il convient d’isoler la partie motrice pour valider son bon fonctionnement.
Débranchez les câbles du moteur concerné sur le bornier de la centrale de commande et raccordez-le temporairement à une batterie 12V ou 24V en direct : si le moteur tourne dans un sens puis dans l’autre en inversant la polarité des fils, le bloc moteur est hors de cause et la panne provient du relais de commande sur la carte mère. Sur les modèles à vérins (vis sans fin), nettoyez la tige filetée pour retirer les résidus de sable et appliquez une graisse spéciale au lithium. Sur les moteurs à bras articulés, vérifiez que l’axe du bras n’est pas faussé suite à une poussée manuelle violente ou au vent fort.
Comment relancer la procédure d’auto-apprentissage des courses sur sa carte électronique ?
Après une coupure de courant prolongée, un changement de moteur ou un déblocage manuel, la carte doit réapprendre les positions des butées d’ouverture et de fermeture.
La procédure d’apprentissage s’effectue en quelques étapes :
- Déverrouillez manuellement les moteurs, positionnez les deux vantaux à mi-ouverture (à 45°), puis reverrouillez fermement les moteurs avec la clé.
- Vérifiez qu’aucun obstacle ne se trouve dans la zone de débattement du portail.
- Maintenez enfoncée la touche de programmation (bouton PROG ou SET) sur la carte mère pendant 3 à 5 secondes jusqu’au clignotement rapide du voyant témoin.
- Le portail commence alors son cycle automatique lent : il va fermer le premier vantail, fermer le second vantail jusqu’aux butées au sol, puis ouvrir complètement les deux battants et enfin les refermer.
- Une fois le cycle achevé, la LED redevient fixe : les temps de course, ralentissements et butées d’arrêt sont mémorisés dans la puce.
Ne touchez à rien et ne coupez pas le faisceau des cellules pendant toute la durée de cette phase d’apprentissage.
Comment réassocier ou reprogrammer une télécommande Diagral ?
Si vos bips ne commandent plus le portail malgré des piles neuves, la mémoire radio du récepteur s’est peut-être désynchronisée.
Pour réenregistrer vos émetteurs : appuyez brièvement sur le bouton RADIO ou MEMO de la carte électronique (la LED radio se met à clignoter lentement). Dans les 10 secondes qui suivent, appuyez sur la touche souhaitée de votre télécommande Diagral. La LED de la carte reste allumée fixe pendant 2 secondes pour confirmer l’enregistrement du code radio sécurisé, puis s’éteint. Répétez la même manipulation pour chaque télécommande du foyer.
Foire Aux Questions (FAQ)
🌧️ Comment protéger la carte électronique Diagral de l’humidité et des insectes ?
L’intrusion de limaces, fourmis ou geckos derrière le circuit imprimé est la cause n°1 de court-circuit destructeur. Assurez-vous que les presse-étoupes de passage des câbles au bas du coffret sont parfaitement serrés, placez un joint d’étanchéité propre sur le couvercle et déposez une pastille anti-fourmis ou un sachet de gel de silice à l’intérieur du boîtier.
🔧 Où trouver des pièces détachées Adyx et Diagral compatibles ?
Les motorisations Diagral by Adyx partagent la quasi-totalité de leurs composants mécaniques et électroniques avec les marques Adyx, Avidsen et Extel (groupe Smart Home). Les bras articulés, vérins 24V, pignons internes et télécommandes de remplacement à code tournant 433,92 MHz se trouvent facilement auprès des distributeurs de pièces détachées d’automatismes en ligne.
⚡ Peut-on faire fonctionner le portail Diagral en cas de coupure d’électricité ?
Oui, si votre installation est équipée du kit batterie de secours 24V (pack batterie Ni-MH) branché sur la carte mère. En cas de coupure du réseau Enedis, la batterie prend automatiquement le relais pour assurer une dizaine de cycles d’ouverture et fermeture. À défaut de batterie, vous devez utiliser la clé de déverrouillage manuel fournie dans le kit.
