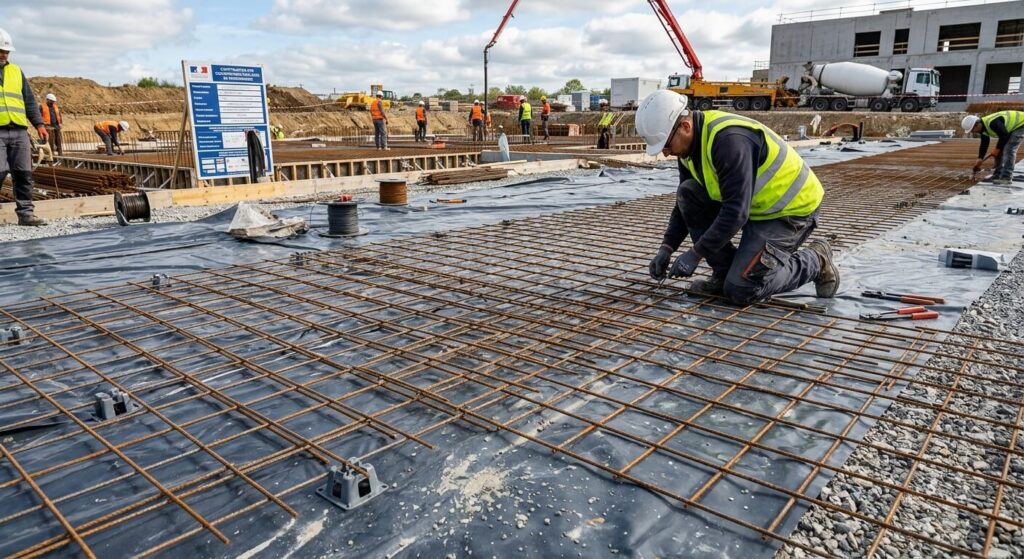

Le recouvrement entre deux panneaux de treillis soudé correspond généralement à la longueur d’une maille complète, soit environ 20 à 34 cm selon le modèle utilisé, cette valeur précise figurant sur la fiche technique du fabricant. Les panneaux qui se chevauchent doivent ensuite être ligaturés au fil de fer à chaque intersection pour garantir la continuité mécanique de l’armature. Un treillis de structure (ST), conforme à la norme NF A 35-080-2, exige un recouvrement plus rigoureux qu’un simple treillis anti-fissuration (PAF), réservé à un rôle de surface. Pensez aussi à surélever le treillis de quelques centimètres à l’aide de cales avant coulage, pour garantir un enrobage correct par le béton une fois la dalle terminée.
Ce qu’il faut retenir
- 📏 La règle de base des 3 mailles : selon les normes du bâtiment, le recouvrement standard impose un chevauchement de 3 mailles (ou 3 soudures).
- ⚙️ La longueur de recouvrement ($L_r$) : elle doit être égale à au moins 40 à 50 fois le diamètre du fil d’acier de l’armature.
- 🧱 L’importance des cales d’enrobage : le treillis soudé doit être surélevé de 3 à 5 cm pour être totalement noyé dans le béton.
- 📐 Anticiper les pertes à la commande : prévoyez environ 15 % de surface de treillis supplémentaire pour compenser les zones de chevauchement.
Pourquoi la zone de recouvrement est-elle cruciale pour le béton armé ?
Le béton est un matériau doté d’une excellente résistance à la compression, mais il présente une très faible résistance aux efforts de traction et de flexion. C’est précisément le rôle du treillis soudé en acier d’absorber ces forces d’étirement pour empêcher la dalle de se fendre ou de se casser en deux sous la charge.
Si deux panneaux de treillis soudé sont simplement posés côte à côte sans se chevaucher, une ligne de faiblesse continue apparaît à la jonction des deux grilles. Sous le poids des véhicules ou des cloisons, le béton va se fissurer exactement le long de ce raccord. Le recouvrement permet de transmettre les efforts de traction d’un fil d’acier à l’autre par l’intermédiaire du béton environnant qui enrobe les soudures. C’est l’ancrage des nœuds de soudure dans la matrice du béton qui garantit la monolithes du ferraillage.
L’avis d’un ingénieur en béton armé
« Beaucoup de bricoleurs pensent économiser du ferraillage en faisant chevaucher leur treillis d’une seule maille. C’est une erreur classique qui annule l’effet d’armature structurelle ! Si le recouvrement n’est pas suffisant, les aciers glissent dans le béton au premier mouvement de terrain. Respectez impérativement la règle des 3 soudures pour une dalle de maison ou de terrasse d’un seul bloc. »
Combien de mailles faut-il chevaucher selon les règles du DTU ?
Le chevauchement des grilles métalliques ne se fait pas au hasard : il répond à des règles de calcul strictes dictées par les documents techniques unifiés (DTU 13.3 pour les dalles et Eurocode 2 pour les structures en béton armé).
Le tableau ci-dessous résume les longueurs et règles de recouvrement minimales selon le type de treillis soudé utilisé sur le chantier :
| Type de treillis soudé (Gamme PAF ou ST) | Règle de chevauchement recommandée | Usage courant sur les chantiers de maçonnerie |
|---|---|---|
| Treillis anti-fissuration (PAF C / ST10) | 1 maille complète + soudures (ou 15 à 20 cm). | Dalles de compression sur hourdis, chappes légères. |
| Treillis de structure (ST25 C / ST35 / ST50) | 3 mailles complètes (ou 3 soudures d’ancrage). | Dalles de maison, terrasses extérieures, vides sanitaires. |
| Treillis pour dallage industriel (ST60 / ST65) | 3 à 4 mailles (Calculé selon la formule $40 \times \varnothing$). | Radier de garage, passage de poids lourds, fondations lourdes. |
Pour un treillis standard de type ST25 C (dont les mailles mesurent 150 mm x 150 mm avec des fils de 7 mm), la règle des 3 mailles représente une bande de chevauchement de 45 centimètres de large. Cette surface de recouvrement doit être prise en compte lors du métré initial pour acheter le bon nombre de panneaux.
Comment calculer le nombre de panneaux de treillis soudé à commander ?
Pour éviter de tomber en panne de ferraillage au milieu du coulage ou de multiplier les livraisons coûteuses, le calcul de la surface utile de treillis est indispensable.
Un panneau de treillis soudé standard (format marchand) mesure généralement 2,40 mètres de large par 3,60 mètres de long, soit une surface brute de 8,64 m². Cependant, en raison du chevauchement obligatoire de 30 à 45 cm sur la longueur et la largeur de chaque feuille, la surface utile réelle d’un panneau n’est que de 6,5 à 7 m².
Pour calculer votre commande :
- Calculez la surface totale de votre dalle en mètres carrés (Longueur x Largeur).
- Appliquez un coefficient de majoration de 15 % à 20 % pour intégrer les recouvrements et les chutes de coupe aux bords de coffrage.
- Divisez la surface totale majores par la surface brute d’un panneau (8,64 m²) puis arrondissez toujours à l’unité supérieure.
Quelles sont les étapes pour poser et ligaturer correctement son treillis ?
Une bonne armature ne doit pas bouger d’un millimètre lorsque le béton frais est déversé sous la pression de la pompe à béton.
Suivez cette méthode de pose sur le chantier :
- Déroulez un film polyane étanche au fond du coffrage pour empêcher le laitier de béton de s’échapper dans la terre.
- Posez des cales d’enrobage en PVC ou en béton tous les mètres (hauteur de 3 à 5 cm). Ne posez jamais le treillis directement sur le sol !

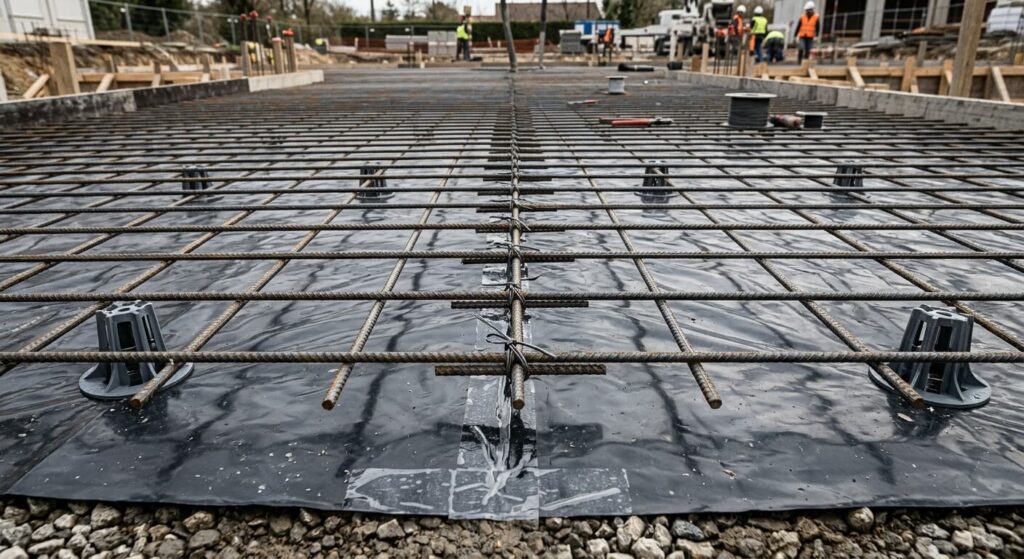

- Disposez le premier panneau dans un angle du coffrage, puis posez le deuxième panneau en chevauchant les fils sur 3 mailles complètes.

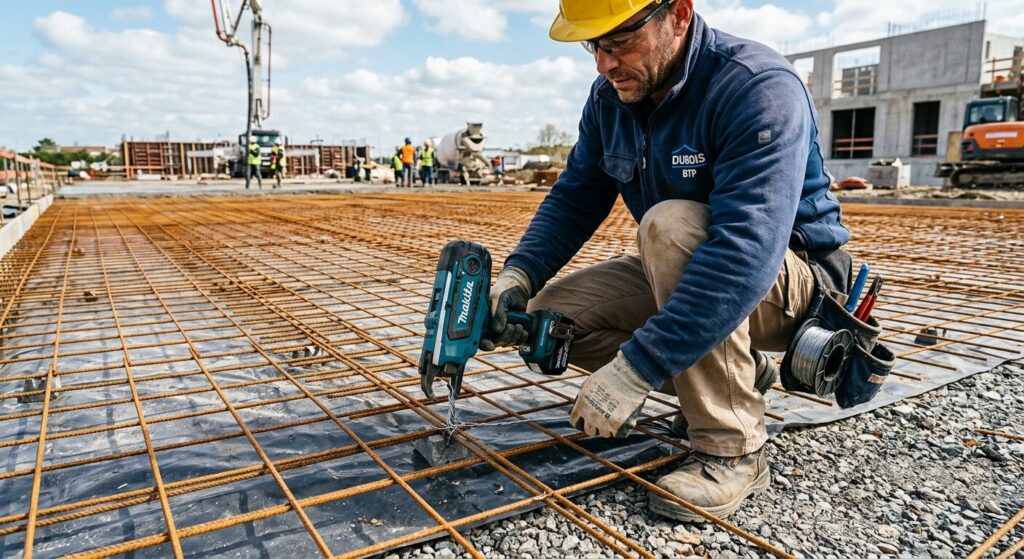

- Ligaturez les nœuds d’intersection des deux grilles à l’aide de fil de fer recuit et d’un lieur automatique (ou d’une tenaille) tous les 50 cm.
La ligature empêche les feuilles métalliques de glisser les unes sous les autres lorsque les maçons marchent dessus avec des bottes de chantier lors de l’étalage de la dalle.
Foire Aux Questions (FAQ)
❓ Peut-on couper le treillis soudé à la meuleuse d’angle sans altérer l’acier ?
Oui, parfaitement. Le treillis soudé se découpe très facilement à l’aide d’une meuleuse d’angle équipée d’un disque à tronçonner le métal (disque de 125 mm ou 230 mm) ou d’un coupe-boulon de chantier manuel pour les fils de faible diamètre (jusqu’à 6 mm). Pensez à porter des lunettes de protection et des gants de manutention lors de la coupe.
⏱️ De combien de centimètres le treillis doit-il être enrobé par le béton ?
Pour protéger les aciers de la rouille et de la corrosion, l’enrobage minimal du treillis soudé dans le béton est de 3 cm pour une dalle intérieure et de 5 cm pour une dalle extérieure exposée aux intempéries ou en contact direct avec le sol. L’armature doit se trouver au premier tiers inférieur de l’épaisseur totale de la dalle.
🌱 Faut-il doubler le treillis soudé pour une dalle de garage de voiture ?
Pour une dalle de garage de maison individuelle destinée à supporter des véhicules légers (épaisseur de dalle de 12 à 15 cm), une seule nappe de treillis soudé de structure de type ST25 C ou ST35 C surélevée sur cales est amplement suffisante. Les double nappes de ferraillage (nappe inférieure + nappe supérieure) sont réservées aux dallages industriels, aux passages de poids lourds ou aux radier sur sols instables.
