Une sonde pH mal étalonnée peut fausser tous vos dosages de produits et déséquilibrer votre eau sans que vous vous en rendiez compte. Sur les régulateurs AstralPool, la procédure de calibration est standardisée mais mérite d’être faite correctement. Avant de débuter, arrêtez la filtration et fermez les vannes pour isoler le porte-sonde des écoulements. Rincez la sonde à l’eau propre, éliminez le surplus en la secouant légèrement, puis maintenez la touche CAL/Enter appuyée pendant 5 secondes jusqu’à l’affichage du mot « Calibrage ».
Immergez la sonde dans la solution tampon pH 7 et maintenez-la pendant 30 secondes. Sur les modèles avec boutons Set et Cal, accédez au menu de réglage en appuyant sur la touche V pendant 3 secondes, sélectionnez le code « CA », puis trempez la sonde pH dans une solution pH 7 et validez. L’étalonnage dure entre 1 et 5 minutes, et l’afficheur clignote pendant toute la procédure. L’étalonnage doit être réalisé avec des solutions tampons à température ambiante, et il est recommandé de le répéter au minimum une fois par semaine en période de forte utilisation.
Ce qu’il faut retenir
- 🧪 Solutions étalons : Le calibrage nécessite impérativement l’utilisation de flacons de solutions tampons pH 4 et pH 7.
- 🚫 Fragilité verre : L’extrémité de la sonde est une bulle de verre microscopique ultra-fragile qu’il ne faut jamais toucher avec les doigts.
- ⏱️ Fréquence requise : Une sonde doit être étalonnée tous les deux à trois mois pour corriger la dérive électronique naturelle.
- 🛠️ Hivernage humide : Durant l’hiver, la sonde ne doit jamais sécher et doit être stockée dans du liquide de conservation KCL.
Pourquoi l’électrode en verre dérive-t-elle au fil des semaines de baignade ?
La sonde pH est un capteur de précision qui mesure une différence de potentiel électrique (exprimée en millivolts) entre l’eau du bassin et une solution de référence interne stable enfermée dans l’électrode. La membrane en verre transparent permet l’échange des ions hydrogène.
Au cours de la saison de baignade, la surface de la bulle de verre se couvre d’un film invisible composé de calcaire, de résidus de crèmes solaires et de sédiments organiques. Cette barrière minérale isole le capteur et ralentit le passage des ions, ce qui fausse la lecture de l’armoire électronique. Si la sonde transmet une valeur supérieure au pH réel (par exemple 7,8 au lieu de 7,2), le régulateur va injecter du pH moins (acide sulfurique) en continu de manière injustifiée, abaissant l’alcalinité (TAC) et rendant l’eau agressive pour les yeux des enfants et corrosive pour les échangeurs métalliques des pompes à chaleur.
L’avis du Technicien Piscine
« La majorité des échecs d’étalonnage (message ‘Error’ ou ‘Fail’ à l’écran) proviennent de l’utilisation de solutions tampons périmées ou stockées au soleil dans le local technique. Les liquides étalons s’oxydent une fois ouverts. Achetez des sachets de solution à usage unique neufs à chaque printemps pour garantir la précision du calibrage de votre matériel d’automatisme Astral. »
Le protocole pas à pas de calibration sur le boîtier de commande
Pour mener à bien cette manipulation de précision sans fausser la mémoire interne du régulateur AstralPool, vous devez couper l’alimentation de la pompe de filtration et fermer les vannes d’isolement du circuit technique pour travailler à sec sur le collier de prise en charge.
Pour étalonner votre système automatique de manière propre et conforme aux directives d’usine, l’application de gestes précis est requise :
- Dévissez l’écrou de fixation en plastique et sortez délicatement la sonde de son logement de tuyauterie.
- Rincez l’extrémité en verre avec de l’eau déminéralisée et épongez l’humidité résiduelle avec un papier absorbant sans frotter.

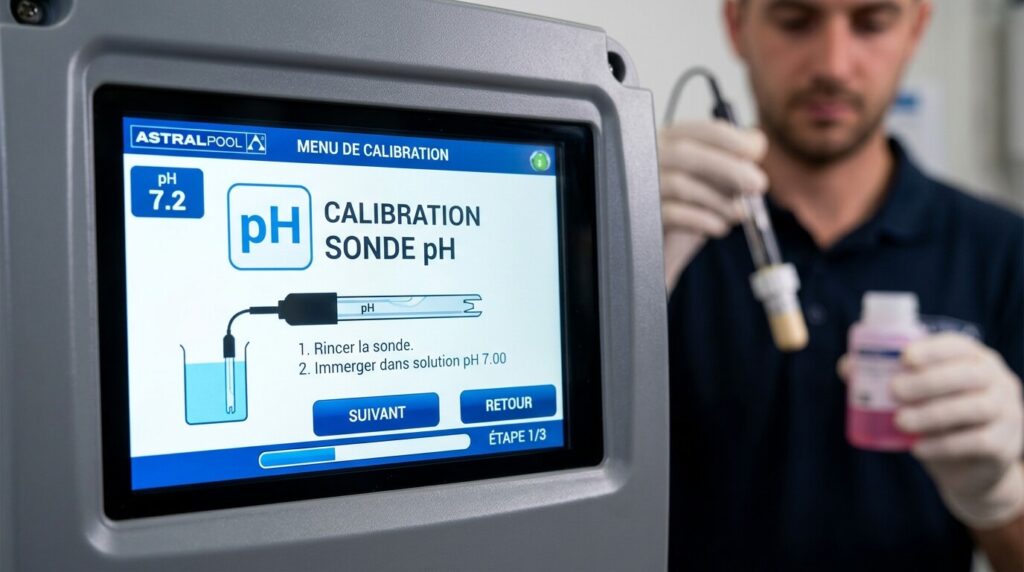

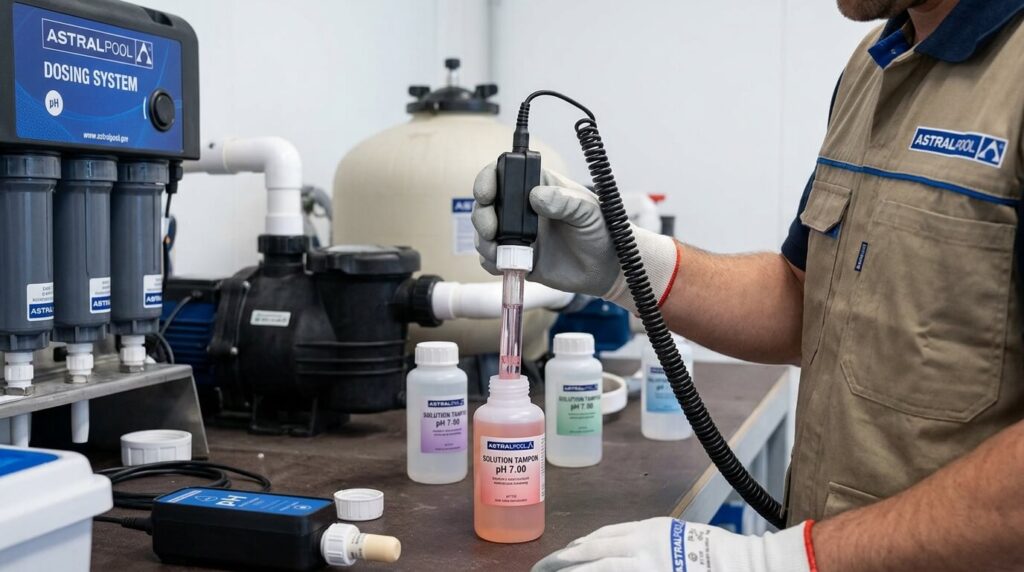

- Plongez la sonde dans le premier flacon tampon calibré à pH 7.0 et accédez au menu « CAL » ou « STD » sur l’écran du régulateur.
- Valisez l’étape après stabilisation des chiffres, rincez à nouveau la sonde, puis plongez-la dans le second flacon tampon à pH 4.0.
Le nettoyage préventif à l’acide en cas de message d’erreur persistant
Si lors de la validation du second point de calibration le boîtier de commande électronique affiche un message de rejet ou une valeur de pente inférieure à 80%, cela signifie que la sonde est trop encrassée ou en fin de vie active. Avant de la jeter, il existe un protocole de nettoyage d’urgence permettant de régénérer la porosité du verre.
| Étape du protocole AstralPool | Action mécanique à réaliser 🛠️ | Temps de stabilisation électronique ⏳ | Erreur classique à éviter à l’atelier ⚠️ |
|---|---|---|---|
| Nettoyage initial | Trempage de la sonde dans une solution acide détartrante | 5 à 10 minutes dans le gobelet | Frotter l’extrémité en verre avec un chiffon rugueux |
| Calibrage Point Zéro ( pH 7 ) | Immersion dans le flacon tampon pH 7.0 officiel | 60 à 90 secondes jusqu’au bip du boîtier | Utiliser une solution périmée ou polluée par de l’eau |
| Calibrage Pente ( pH 4 ) | Rençage à l’eau pure puis immersion dans le flacon pH 4.0 | 60 secondes jusqu’à la validation de l’écran | Passer de la solution 7 à la solution 4 sans rincer |
| Remontage en ligne | Insertion dans le collier de prise en charge et serrage | Instantané ( Mode lecture actif ) | Oublier de rouvrir les vannes de la tuyauterie |
Préparez un gobelet contenant une solution diluée d’acide chlorhydrique à 10% (ou du vinaigre blanc chaud si vous préférez une approche plus douce). Plongez l’extrémité de la sonde dans ce liquide acide durant une dizaine de minutes. L’acide va dissoudre instantanément les sédiments de calcaire et les graisses incrustées sur le verre sans altérer les composants internes. Rincez abondamment à l’eau pure avant de relancer le protocole d’étalonnage d’usine : dans la moitié des situations, cette opération redonne une seconde jeunesse au capteur.
La vérification du câble coaxial et de la connectique BNC étanche
Parfois, l’impossibilité de stabiliser l’étalonnage sur les modules d’automatisme ne provient pas de la cloche en verre elle-même, mais d’une rupture du signal électrique basse tension qui relie le capteur au boîtier mural. Le câble coaxial noir transporte des signaux en millivolts extrêmement sensibles à la résistance électrique.
Inspectez minutieusement la fiche métallique de type BNC raccordée sous l’appareil : si des traces de corrosion verte (oxydation par le chlore ou le sel) sont visibles sur le téton en cuivre central, le signal est dégradé. Nettoyez le connecteur à l’aide d’un spray de nettoyant pour contacts électroniques secs et assurez-vous que le câble ne subit pas de pliure angulaire prononcée le long des tubes en PVC du local technique.
Foire Aux Questions (FAQ)
⚡ Quelle est la durée de vie moyenne d’une sonde pH AstralPool ?
Une sonde pH est un consommable soumis à une usure chimique constante. En utilisation résidentielle classique avec un hivernage soigné, une électrode de marque AstralPool possède une durée de vie moyenne comprise entre 2 et 4 saisons de baignade. Au-delà de cette période, la solution de référence interne s’épuise, rendant la sonde inerte ou impossible à étalonner de manière stable.
🧼 Peut-on laisser la sonde pH dans la tuyauterie pendant l’hiver ?
Il est fortement déconseillé de laisser la sonde pH dans le circuit technique lors de l’hivernage passif de la piscine. Si l’eau gèle dans les tuyaux, la bulle de verre va éclater instantanément. De plus, si vous purgez les canalisations et laissez la sonde à sec à l’air libre, le gel interne va sécher et détruire définitivement le capteur. Sortez-la du circuit et stockez-la à la verticale dans son capuchon d’origine rempli de liquide KCL.
🛠️ Pourquoi mon régulateur affiche un pH instable après le calibrage ?
Si la valeur affichée à l’écran fluctue de manière anarchique après un étalonnage réussi, vérifiez la présence d’un courant de fuite électrique dans l’eau du bassin (électricité statique générée par la pompe ou l’électrolyseur au sel). La pose d’un collier de prise en charge équipé d’une tresse de mise à la terre spécifique (Pool Terre) sur la tuyauterie est obligatoire pour évacuer ces courants parasites qui parasitent la sonde.
