Le Merlin Gerin Multi 9 TL est un télérupteur : son rôle est de permettre d’allumer et d’éteindre un même circuit d’éclairage depuis plusieurs interrupteurs différents, sans avoir besoin de câbler des va-et-vient classiques entre chaque point de commande. Concrètement, chaque bouton-poussoir connecté au TL envoie une impulsion électrique qui bascule l’état du télérupteur (ouvert/fermé), allumant ou éteignant les luminaires raccordés, ce qui le rend idéal pour les longs couloirs, les escaliers ou les grandes pièces avec plusieurs accès. À ne pas confondre avec le Multi 9 CT (contacteur) qui lui gère le déclenchement automatique d’appareils énergivores comme le chauffe-eau aux heures creuses : les deux composants se ressemblent physiquement mais remplissent des fonctions totalement différentes.
Ce qu’il faut retenir
- 💡 La commande de l’éclairage : le Multi 9 TL est un télérupteur modulaire qui permet d’allumer et d’éteindre un point lumineux à partir de 3 boutons-poussoirs ou plus.
- ⚡ Le remplacement du va-et-vient : il remplace avantageusement le montage va-et-vient classique qui est limité physiquement à 2 points de commande seulement.
- 🔄 Le fonctionnement par impulsion : une simple pression brève sur n’importe quel bouton-poussoir envoie un signal électrique à la bobine du TL qui inverse l’état du contact.
- 🛡️ Une gamme de référence Schneider : la gamme Multi 9 de Merlin Gerin est le grand ancêtre des modules Acti9 actuels du fabricant Schneider Electric.
Quel est le rôle exact du télérupteur Merlin Gerin Multi 9 TL dans la maison ?
Le télérupteur Merlin Gerin Multi 9 TL est un relais de commande bistable. Sa fonction principale est de gérer l’alimentation d’un circuit d’éclairage lorsque celui-ci doit être commandé depuis plus de deux endroits différents dans l’habitation.

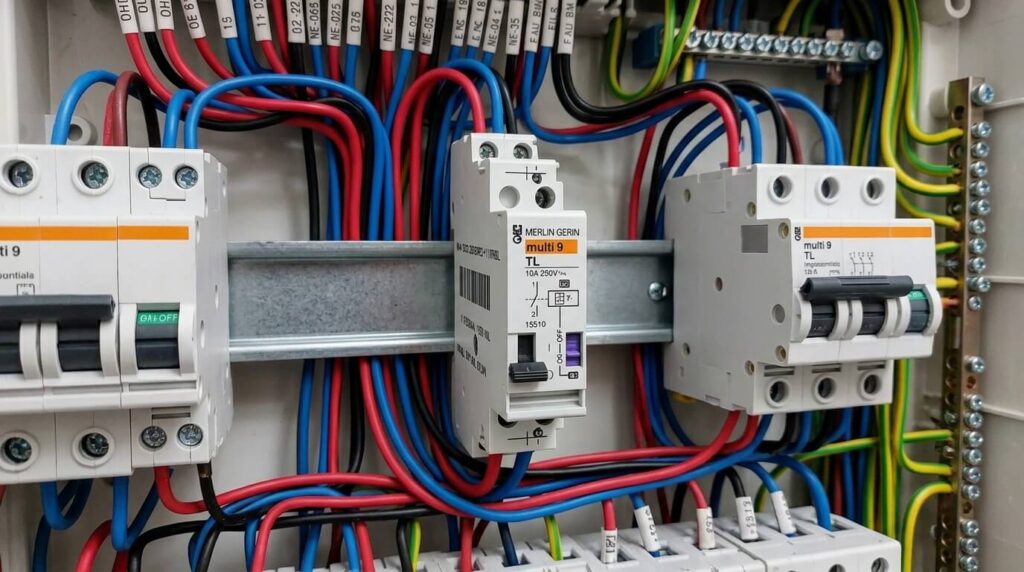

Dans un petit couloir ou une pièce simple, un interrupteur va-et-vient classique suffit pour gérer la lumière depuis deux portes. Mais dès lors que vous possédez un grand couloir desservant quatre chambres, un escalier à trois niveaux ou un vaste séjour avec de multiples entrées, le système va-et-vient ne fonctionne plus. C’est ici qu’intervient le télérupteur Multi 9 TL. Installé au cœur du tableau électrique principal, il reçoit les commandes électriques envoyées par un nombre illimité de boutons-poussoirs muraux installés dans toute la maison, permettant d’allumer ou d’éteindre les lampes d’une simple pression.
Comment fonctionne le mécanisme interne du télérupteur Multi 9 TL ?
Contrairement à un interrupteur classique qui reste physiquement basculé dans une position, le télérupteur fonctionne grâce à une bobine électromagnétique et un verrouillage mécanique interne.

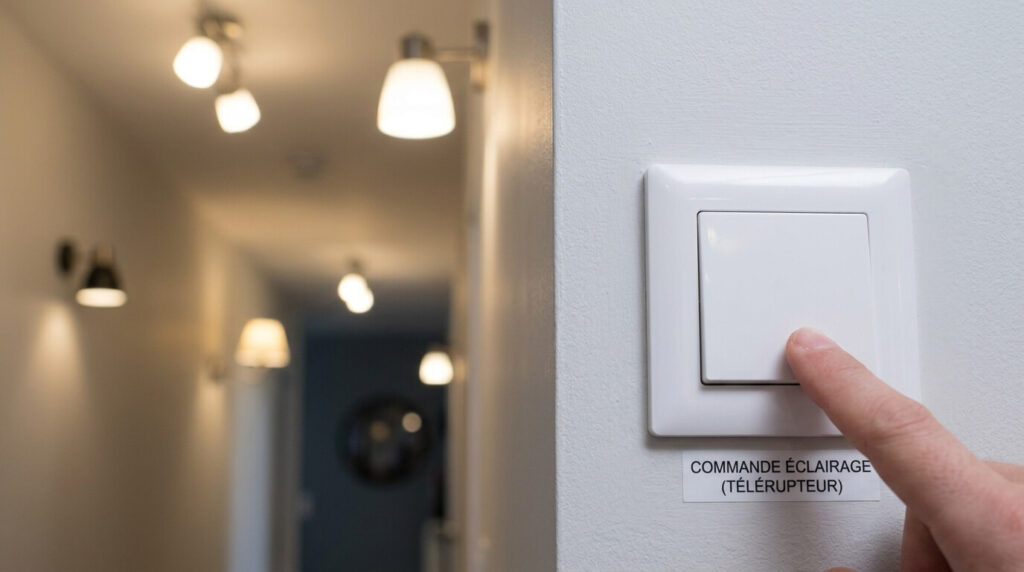

Les boutons-poussoirs muraux reliés au télérupteur sont des interrupteurs à rappel (ils ne restent pas enfoncés). Lorsque vous appuyez sur un bouton, vous envoyez une courte impulsion électrique de 230 Volts à la bobine interne du Multi 9 TL. Cette impulsion aimante un petit noyau en fer qui fait tourner un pignon cranté d’un quart de tour. Si le contact électrique de la lumière était ouvert (lumière éteinte), la mécanique le ferme (lumière allumée). L’appareil conserve cette position mécanique sans consommer d’électricité. Lors de l’impulsion suivante, le pignon tourne à nouveau et ouvre le contact, éteignant la lampe.
L’astuce d’un électricien du bâtiment
« Le petit levier manuel situé sur la face avant du télérupteur Merlin Gerin Multi 9 TL est très pratique lors des travaux. Il permet de forcer l’allumage de la lumière directement depuis le tableau électrique pour tester le circuit, ou au contraire de verrouiller l’extinction pendant que vous changez une ampoule, sans toucher aux boutons du couloir. »
Tableau comparatif entre télérupteur, va-et-vient et contacteur
Au sein d’un tableau électrique, les modules de commande peuvent se ressembler. Il est important de ne pas confondre le télérupteur avec d’autres appareils de coupure aux fonctions bien distinctes.
Le tableau ci-dessous permet de différencier ces modules d’appareillage :
| Composant ou appareillage électrique | Nombre maximal de points de commande | Usage principal dans l’installation électrique |
|---|---|---|
| Télérupteur (Merlin Gerin TL) | 🥇 Illimité (via des boutons-poussoirs). | ➔ Commande de la lumière depuis 3 emplacements ou plus. |
| Interrupteur Va-et-Vient classique | ❌ 2 emplacements au maximum. | ➔ Pièces simples, couloirs courts et chambres. |
| Contacteur Jour/Nuit (Merlin Gerin CT) | Commande automatique par le compteur d’électricité. | 🚨 Alimentation automatique du ballon d’eau chaude en heures creuses. |
Comprendre cette distinction évite les erreurs lors de l’achat de pièces de rechange. Si votre lumière s’allume lorsque vous appuyez sur un bouton du couloir mais s’éteint immédiatement dès que vous relâchez le doigt, c’est le signe que le mécanisme d’accrochage mécanique interne du télérupteur Multi 9 TL est usé par les années et que le module doit être remplacé.
Quelles sont les pannes fréquentes sur le module Merlin Gerin Multi 9 TL ?
Même si la gamme Multi 9 du fabricant français Merlin Gerin est réputée pour son extrême longévité, ces composants électromécaniques subissent l’usure du temps après 20 ou 30 ans de service.
La panne la plus courante est le grillage de la bobine. Si un bouton-poussoir de la maison reste coincé en position enfoncée (à cause d’une poussière ou d’un ressort cassé), la bobine du télérupteur reçoit du courant 230V en continu au lieu d’une simple impulsion d’une seconde. La bobine chauffe, fond et émet une odeur de plastique brûlé au tableau. Une autre panne fréquente est le bruit de « claquement » caractéristique qui devient très fort ou s’accompagne d’un grésillement électrique, indiquant que la lame de contact interne est charbonnée.
Par quoi remplacer un télérupteur Merlin Gerin Multi 9 TL aujourd’hui ?
La marque Merlin Gerin ayant été progressivement intégrée à la marque Schneider Electric, la gamme Multi 9 d’origine n’est plus commercialisée dans les grandes surfaces modernes.
Si vous devez remplacer un télérupteur Multi 9 TL défectueux, vous n’êtes pas obligé de modifier votre câblage. Vous pouvez le remplacer par le modèle équivalent de la gamme actuelle de Schneider Electric : le télérupteur Acti9 iTL (référence A9C30811 pour la version standard 16A 1P). Ce module se clips de la même manière sur le rail DIN de votre tableau et possède les mêmes bornes de raccordement (bornes A1/A2 pour la bobine de commande, et bornes 1/2 pour le contact de puissance des ampoules). Les modules télérupteurs d’autres grandes marques (Legrand, Hager) sont également totalement compatibles.
Foire Aux Questions (FAQ)
🔍 Quelle est la différence entre un télérupteur silencieux et le Multi 9 TL classique ?
Le télérupteur mécanique classique Merlin Gerin Multi 9 TL émet un « CLAC » sonore bien audible à chaque pression sur un bouton-poussoir. Les télérupteurs silencieux modernes (ou télérupteurs électroniques) utilisent des composants statiques (triacs) sans aucune pièce mécanique mobile. Ils s’enclenchent de façon totalement inaudible, ce qui est idéal si le tableau électrique se situe près d’une chambre à coucher.
⏱️ Peut-on ajouter un module de temporisation sur un télérupteur Multi 9 TL ?
Oui, Schneider Electric commercialisait des modules auxiliaires qui se clipsaient directement sur le côté gauche du télérupteur Multi 9 TL. L’ajout d’un bloc temporisateur (module ATL) permet de transformer le télérupteur en minuterie d’escalier : la lumière s’allume d’une simple pression sur le bouton, puis s’éteint automatiquement après un délai réglable de 1 à 20 minutes.
🤔 Comment savoir si la panne vient du télérupteur ou d’un bouton-poussoir ?
Pour isoler la panne, débranchez le fil de commande relié à la borne A1 du télérupteur au tableau. Si le télérupteur s’arrête de grésiller ou si la lumière s’éteint enfin, le problème provient d’un bouton-poussoir coincé physiquement dans la maison. Si le télérupteur continue de grésiller ou ne réagit pas lorsque vous actionnez sa manette manuelle, le module TL est lui-même défectueux.
