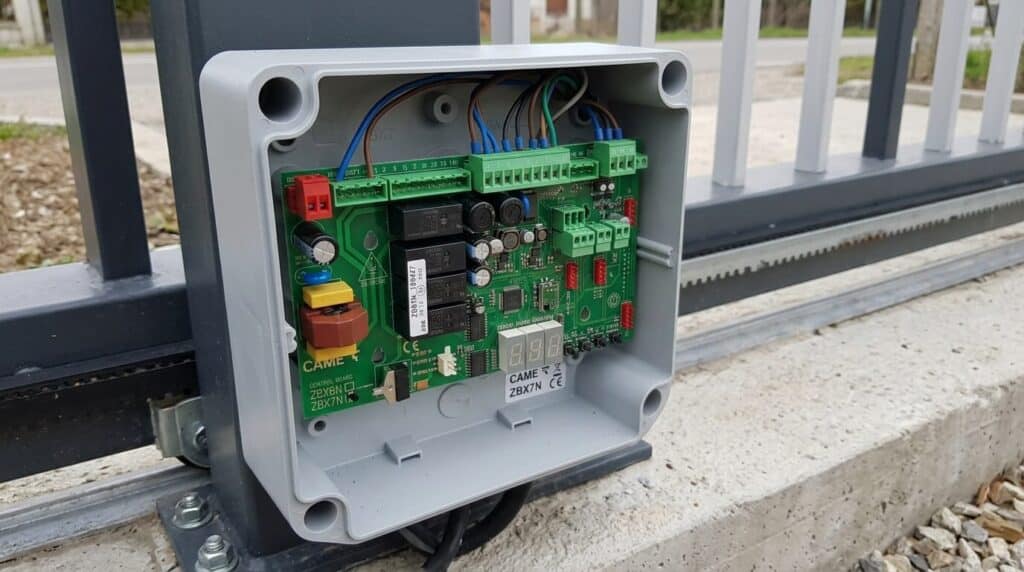

Face à une panne sur une carte Came ZBX7, commencez par observer la LED rouge du moteur : allumée en continu ou clignotante, elle signale généralement une sécurité activée, le plus souvent liée aux photocellules encrassées, mal alignées ou noyées par l’humidité. Passez la main devant les cellules pour vérifier le « clic » caractéristique, et contrôlez que le portail ne force pas en mode manuel, ce qui indiquerait un souci mécanique plutôt qu’électronique. Si tout semble normal mais que le portail recule systématiquement en cours de cycle, une réinitialisation complète suivie d’un nouvel auto-apprentissage des fins de course résout la majorité des cas restants. Si un code d’erreur persiste malgré ces vérifications, mieux vaut contacter un installateur ou le SAV Came plutôt que de remplacer la carte au hasard.
Ce qu’il faut retenir
- 🔌 Le premier contrôle des fusibles : la carte dispose de fusibles de protection spécifiques (accessoires et moteur) qui sautent souvent en cas de surtension.
- 🚨 Le piège du contact de sécurité : les bornes des accessoires de sécurité (cellules, bouton d’arrêt) doivent être fermées pour que le moteur démarre.
- 🐌 Les insectes, ennemis des circuits : les limaces et les araignées provoquent de très nombreux courts-circuits en s’installant à l’arrière du circuit imprimé.
- ⚙️ Les relais de commande usés : si vous entendez un « clic » mais que le moteur ne tourne pas, les relais de direction sont probablement fatigués.
Pourquoi vos cellules de sécurité bloquent-elles l’allumage de la carte ?

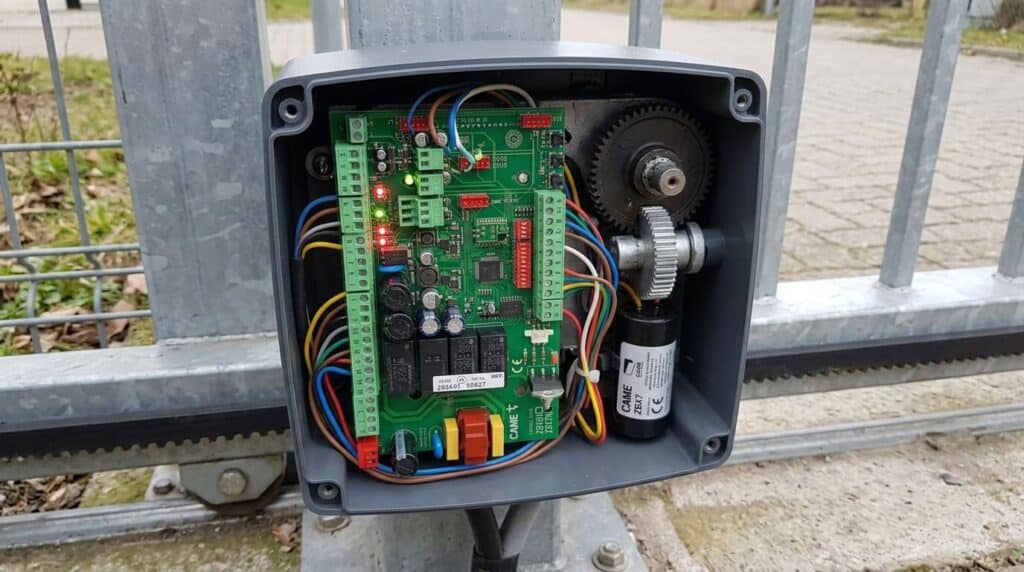

Dans la majorité des cas de panne où le portail refuse de se fermer ou de s’ouvrir alors que la carte est bien sous tension, le coupable n’est pas le moteur lui-même, mais le circuit de sécurité. La carte Came ZBX7 gère ce circuit via des boucles de sécurité (les bornes 1, 2, C1, C3, etc.). Si une cellule infrarouge est sale, mal alignée, ou si son câble électrique est endommagé, la carte interprète cela comme la présence permanente d’un obstacle.
Pour vérifier si la panne vient de là, vous pouvez réaliser un test rapide appelé « shunt ». Cela consiste à utiliser un petit morceau de fil électrique pour relier directement les bornes de sécurité de la carte (par exemple, shunter la borne 2 avec la borne C1). Si le portail se remet à fonctionner normalement après cette manipulation, vos branchements électriques sont sains et vos cellules de sécurité extérieures sont bien la cause du blocage. Pensez à nettoyer les lentilles en plastique des cellules avant de remplacer tout le matériel.
Tableau d’analyse des pannes électriques courantes sur la carte Came ZBX7

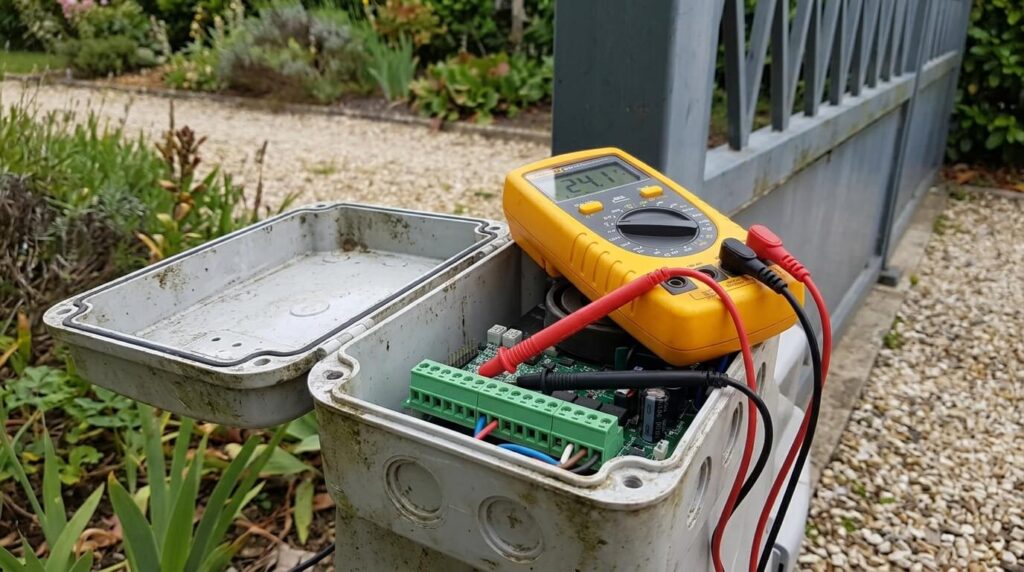

La carte Came dispose de plusieurs points d’entrée d’alimentation et de fusibles calibrés. Identifier quel fusible a sauté ou quel voyant LED clignote vous permet de localiser instantanément la source du problème sans connaissances approfondies en électronique.
Le tableau suivant résume les pannes les plus courantes constatées sur le terrain par les installateurs :
| Symptômes visuels ou sonores sur la motorisation | Origine technique de la panne | Action immédiate pour réparer le portail |
|---|---|---|
| Aucun voyant rouge ou vert ne s’allume sur la carte électronique, le portail est inactif. | Absence d’alimentation 230V ou rupture du fusible de ligne principal (généralement de 5A). | ➔ Vérifier le disjoncteur du tableau de la maison, puis remplacer le fusible en verre par un modèle identique. |
| La LED rouge de la carte clignote rapidement et en continu dès que vous donnez un ordre. | Défaut ou coupure sur le circuit de sécurité (cellules défectueuses ou bouton d’arrêt d’urgence ouvert). | 🥇 Nettoyer les photocellules extérieures, vérifier leur alignement ou shunter temporairement les bornes 2-C1. |
| On entend un bruit de claquement (« clic ») sur la carte, mais le moteur coulissant ne bouge pas. | Le condensateur de démarrage moteur est HS, ou les contacts mécaniques des relais de la carte sont charbonnés. | ➔ Remplacer le condensateur moteur cylindrique (généralement de 10µF à 20µF) relié aux bornes U et V. |
Le remplacement du condensateur de démarrage est une réparation très économique qui résout près de la moitié des pannes de moteur poussif. Avec le temps et les écarts de température, ce composant perd sa capacité électrique. Le moteur n’a alors plus la force nécessaire pour lancer la rotation initiale du pignon sur la crémaillère du portail. Changer cette pièce cylindrique ne prend que quelques minutes et redonne toute sa vigueur à votre automatisme d’origine.
L’avis d’un réparateur d’automatismes de jardin
« Sur les anciennes versions de cartes ZBX7, la majorité des retours en atelier concernent des pistes brûlées à cause des limaces. Elles entrent par les trous de passage des câbles sous le moteur et se collent derrière la carte électronique, créant des courts-circuits destructeurs. Pensez à boucher ces passages avec de la mousse ou du silicone pour protéger votre carte neuve. »
Comment régler les potentiomètres de force et de ralentissement sur votre automatisme ?
La carte Came ZBX7 dispose de petits boutons de réglage bleus appelés potentiomètres. Ils permettent d’ajuster finement le comportement mécanique du moteur lors de sa course sur les rails de guidage.
Le potentiomètre « PAR.OP » règle le temps d’ouverture partielle (le mode piéton), tandis que le potentiomètre « ACT » gère le temps de fermeture automatique si vous souhaitez que le portail se referme seul après votre passage. Un autre réglage mécanique essentiel concerne la force d’écrasement. Si votre portail s’arrête tout seul ou inverse sa course au moindre coup de vent, vous devez augmenter légèrement la sensibilité de détection d’obstacle en ajustant la position du fil de régulation sur le transformateur de la carte (calibré de 1 à 4).
Les étapes essentielles pour programmer une nouvelle télécommande radio Came
Si vous venez de remplacer votre carte ZBX7 ou si vous souhaitez ajouter un nouvel émetteur pour un membre de la famille, l’enregistrement de la télécommande s’effectue directement sur le circuit récepteur branché sur la carte principale.
- Repérez le petit bouton poussoir rouge nommé « CH1 » situé sur le côté de la carte Came.
- Maintenez le bouton « CH1 » enfoncé : le voyant rouge de la carte doit se mettre à clignoter.
- Tout en maintenant la pression sur « CH1 », appuyez sur le bouton de votre nouvelle télécommande pendant deux secondes.
- Le voyant rouge de la carte doit rester allumé fixe un court instant, confirmant la réussite de la programmation.
Cette méthode est simple et rapide. Si aucun voyant ne s’allume lors de cette manipulation, vérifiez que la petite carte réceptrice radio verticale (généralement un module Came AF43S) est correctement enfoncée dans son connecteur dédié sur la carte mère. Attention, n’insérez ou ne retirez jamais cette carte radio lorsque le moteur est sous tension sous peine de griller définitivement ses composants électroniques.
Quand faut-il envisager le remplacement complet de la carte électronique ?
Bien que la carte Came ZBX7 soit réparable dans certains cas (comme le remplacement d’un fusible ou d’un relais de puissance défaillant), l’oxydation avancée des circuits ou des composants brûlés suite à un coup de foudre imposent un changement de la pièce. Tenter de souder des composants sur un circuit imprimé endommagé présente un risque majeur de court-circuit pour l’ensemble du réseau électrique de la maison.
Acheter une carte de remplacement d’origine Came ZBX74 ou ZBX78 est une solution sûre. Les branchements de ces nouvelles versions sont parfaitement identiques aux anciennes générations, ce qui vous permet de rebrancher vos fils un à un sur les mêmes bornes sans avoir à modifier l’installation de vos câbles extérieurs. C’est l’assurance de retrouver un portail fonctionnel et sécurisé pour de nombreuses années.
Foire Aux Questions (FAQ)
🕒 Le portail refuse de bouger mais le clignotant orange de sécurité s’allume, que faire ?
Si la lampe clignotante s’active, cela prouve que la carte reçoit l’ordre radio et l’alimente. Le problème est purement mécanique : vérifiez que le levier de débrayage à clé du moteur est bien refermé à fond, ou que le portail coulissant n’est pas sorti de son rail métallique au sol.
🛠️ Comment réinitialiser complètement la mémoire de la carte Came ZBX7 ?
Pour remettre les paramètres d’usine à zéro, vous devez couper l’alimentation générale du moteur pendant environ une minute. Au moment de remettre le courant, maintenez les touches de programmation de la carte enfoncées. Relancez ensuite un cycle d’ouverture et de fermeture complet pour recalibrer les fins de course mécaniques.
❓ Quel est le rôle des ressorts de fin de course sur le dessus du moteur ?
Ces ressorts métalliques actionnent un interrupteur étanche situé à l’intérieur du bloc moteur. Lorsque le portail arrive en position d’ouverture ou de fermeture maximale, une butée fixée sur la crémaillère vient pousser ce ressort, coupant instantanément l’alimentation électrique du moteur pour éviter qu’il ne force.
